Voici mon Mod Cooler Master 690II Advanced Xtrem


Matos :

-Boitier Cooler Master 690II Advanced
-Proco I7 875k
-CM Asus MAXIMUS III Extreme
-Mem 2x2go DDR3 OCZ Reaper HPC 12800 Cas8
-Tri sli GTX 480
-Alim CM Silent Pro Gold 1000
-DD Velociraptor 300go

Pour le water :

- Rad 420 G-changer Phobya x2
- Rad Hwlabs black ice 120 xtreme
- Waterblock CPU Ybris blacksun
- Waterblock GPU EK-FC480 GTX ACETAL NVidia GTX480 x3
- Tuyau 10/16 Masterkleer reactif UV
- Embouts droits cannelés 10 docmicro
- Ventilo Noiseblocker BlackSilentFan XK1et XL1
- Reservoir/pompe XSPC




http://img577.imageshack.us/img577/8203/p1292876.jpg








































-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Apres mon mod sur un vieux tacot, passons aux choses sérieuses  :D

Bon alors, une idée folle me trotte dans la tête : me lancer dans un mod et surtout mon premier WC [:alph-one]

Et pour un début, je ne veux pas faire les choses a moitié  :whistle:

Donc mon projet (car d'une je ne sais pas s'il vera le jour et de deux je n'ai pas les thunes pour le moment) c'est de faire un WC extrême dans un très bon boitier mais pas prevu pour ça a la base !

Au programme, WC CPU + SLI GTX 480 avec rad 1x420 + 1x240 + 1x120  :love:  [:machina of god:5]

Voici le schéma de mon intégration :

http://img10.imageshack.us/img10/9816/41954626.jpg


Donc, a vos avis !!  ;)


Message édité par Sassanou le 26-01-2012 à 19:59:27
Reply

Marsh Posté le 25-11-2010 à 21:33:37

Reply

Marsh Posté le 25-11-2010 à 21:57:23

Les DD en dessous de l'alim ?

Humm, je dirais + en 360 épais qu'un 420 slim. ( je pourrais même te faire une photo avec un rx360 en place en bas ;))


---------------
Feed-Back | Achats / Ventes
Reply

Marsh Posté le 25-11-2010 à 22:02:55

1er tour rapide sur le matos (edit du 05/12) :

Phobya G-Changer 420

http://static.effizienzgurus.de/reviews/phobya/g_changer_420/7.jpg

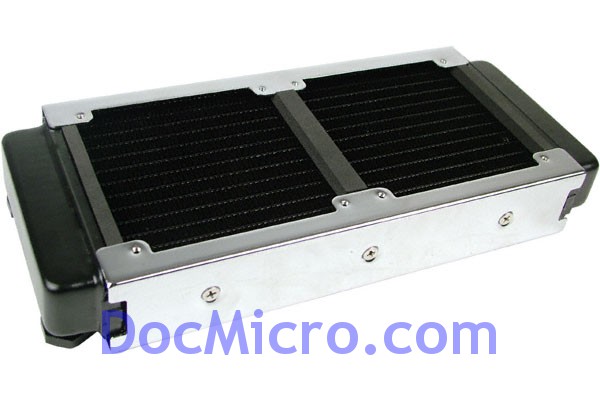

DocMicro - Radiateur DOC eXTreme 240
