Marsh Posté le 09-07-2009 à 13:49:50

Bonjour,

je me permets de vous demander les conseils avisés des experts par rapport à l'overclocking d'un processeur Intel E7600 tout en conservant le ventilateur/radiateur d'origine.  [:psyckoz]

Le fait est que je viens de m'acheter une config de gamer de bonne qualité (pas non plus un truc de fou à 3000€), pour info : la CanHard.

Avec notamment :  :sol:

GPU : Sapphire Radeon HD 4890 1Go O/C Edition
CPU : Intel® Core 2 Duo E7600 3,06 GHz (3 Mo de cache L2)
RAM : 4Go (2 x 2Go) G.Skill DDR2 PC8500 (5-5-5-15)
C-M : Gigabyte GA-EP45C-DS3

J'en ai profité pour acheter GTA IV auquel je rêvais de jouer depuis un moment, et me suis aperçu à mon grand désespoir que tout à fond le jeu tournait à 20-30fps. Après avoir tenté des 'tweaks' et baissé les détails, j'ai réalisé que je ne gagnais pas en perf car j'étais, comme beaucoup de joueurs, 'CPU-limited'.  :(

La question est la suivante: le E7600 a paraît-il un bon potentiel d'O/C mais je n'aimerais pas investir dans une solution de refroidissement, je voudrais simplement le pousser un peu (pas trop, c'est du matériel neuf, ce serait dommage!) pour gagner en perfs notamment dans les jeux consommateurs de CPU. Pourriez-vous me conseiller sur la fréquence qu'il me serait possible d'atteindre? 3,6 GHz est peut-être trop prétentieux?  :sarcastic:

Question subsidiaire : Gigabyte propose un utilitaire permettant l'overclocking du processeur (Easy Tune 6), j'ai lu dans un article que ce genre de soft n'était pas la meilleure solution (survoltage inutile de composants annexes) mais c'est peut être la solution qui me conviendrait le mieux sachant que je ne veux pas prendre de risque (surtout que la garantie est toute fraiche!).

Merci d'avance pour vos conseils.  :jap:

Cordialement,


PsK


Message édité par PsYcKoZ le 09-07-2009 à 14:20:15
Reply

Marsh Posté le 09-07-2009 à 13:49:50

Reply

Marsh Posté le 09-07-2009 à 14:01:37

Tien, voici une base déjà pour l'OC.......
Mais, surveille les températures avec le Rad stock........(avec un burn CPU, genre OCCT)



Après, si tu as des questions.....


Message édité par loys-to-be-a-live le 09-07-2009 à 14:07:36
Reply

Marsh Posté le 09-07-2009 à 14:12:59

Salut,

merci beaucoup pour ta réactivité... Pour une 'base', ça en fait des choses à voir... Je m'y plongerais ce soir après le taff...

Le rad stock me pénalise, je n'en doute pas, mais je n'ai pas envie d'overclocker le CPU pour battre des record sur hwbot ^_^, et j'ai peut être moyen de grapiller quelques centaines de MHz sans trop monter en °C.

OCCT ferait paraît-il planter les derniers GPU ATI (http://www.puissance-pc.net/cpu-mobo-ram/hd4870-4890-et-occt-3.1-le-point.html?Itemid=49), je testerais également ça ce soir...

Reply

Marsh Posté le 09-07-2009 à 14:20:24

OCCT peut faire planer le GPU, quand tu fais un burn GPU, pas quand tu fais un burn CPU...... ;)

Reply

Marsh Posté le 09-07-2009 à 14:23:19

Oui, je suppose que je peux sélectionner le stress test, évidemment...

Mais je ferais certainement des tests GPU pour voir (histoire de faire monter la température dans le boitier!)

Reply

Marsh Posté le 10-07-2009 à 14:23:49

Bonjour,

après avoir passé un bon moment hier dans le BIOS (les logiciels de modif FSB sous Win faisant planter (BSOD) systématiquement le PC, j'ai décidé de plonger dans le cambouis.

Premier réglage FSB manuel cadencé à 286MHz (266 initial + 20MHz pour voir) fonctionnel après désactivation de tous les 'Advanced settings' :

imit CPUID Max. to 3              [Disabled]
CPU Enhanced Halt (C1E)        [Disabled]
C2/C2E State Support             [Disabled]
CPU Thermal Monitor 2(TM2)   [Disabled]
CPU EIST Function                  [Disabled]
Virtualization Technology         [Disabled]

J'ai ensuite tenté de monter le FSB à 333MHz, mais ça n'a pas fonctionner (reboot direct au niveau du BIOS), normal, il faut à cette cadence tenir compte des réglages de la RAM voire des voltages...

J'ai fait plusieurs tentatives, certaines refusant de démarrer (à cause de la RAM je présume), d'autres instables suite à un test OCCT.

J'ai recherché sur le Net des réglages possibles relatifs à ma carte mère (GA-EP45) et à la ram (2 barrettes G Skill F2-8500CL5-4GBPK), et voici ce que j'ai trouvé :


Citation :

Try this for 400 FSB 3.2Ghz, not sure what your intended speed is?

CPU Voltage is of course up to you >>>

MB Intelligent Tweaker(M.I.T.)
Robust Graphics Booster ...............: Auto or Fast
CPU Clock Ratio ..........................: 8
Fine CPU Clock Ratio.....................:.0
CPU Frequency ...........................: 3.208


Clock Chip Control
Standard Clock Control
CPU Host Clock Control..................: [Enabled]
CPU Host Frequency (Mhz) ............:401Mhz
PCI Express Frequency (Mhz) .........:Set to 100 << May also try 101-105 as a last resort

C.I.A.2 .................................:[Disabled]


Advanced Clock Control [Press Enter]
CPU Clock Drive...........................: <<< 800
PCI Express Clock Drive.................: <<< 900
CPU Clock Skew (ps)....................: <<<
MCH Clock Skew (ps)...................: <<<


DRAM Performance Control
Performance Enhance...................: [STANDARD]
Extreme Memory Profile (X.M.P.).....: Disabled
(G)MCH Frequency Latch...............: [Auto]
System Memory Multiplier ..............: 2.50A for 100Mhz or 2.66C for 1066 (Best choice likely)

Memory Frequency (Mhz) ..............: See above
DRAM Timing Selectable ................: [Manual]

Standard Timing Control
CAS Latency Time........................5
tRCD .........................................5
tRP'...........................................5
tRAS..........................................15/18

Advanced Timing Control
tRRD...........................................3-4
tWTR..........................................3-6
tWR............................................4-6
tRFC...........................................52-64
tRTP...........................................3-5
Command Rate (CMD) ....................:2

Driving Strength Profiles
Driving Strength ............................1066

Channel A
Static tRead Value.........................:6/7-10 333/B MCH - 8/9-12 400/D MCH (Lesser A/C multi's you can use 6-10 as well)

tRD Phase0 Adjustment...................:<<< Leave for all below as well
tRD Phase1 Adjustment...................:Auto
tRD Phase2 Adjustment .................:Auto
tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
Dimm1 Clock Skew Control...............:Auto ps
Dimm2 Clock Skew Control...............:Auto ps

Channel B
Static tRead Value.........................:6/7-10 333/B MCH - 8/9-12 400/D MCH (Lesser A/C multi's you can use 6-10 as well)

tRD Phase0 Adjustment...................:<<< Leave for all below as well
tRD Phase1 Adjustment...................:Auto
tRD Phase2 Adjustment .................:Auto
tRD Phase3 Adjustment..................:Auto
Trd2rd(Different Rank)....................:Auto
Twr2wr(Different Rank)...................:Auto
Twr2rd(Different Rank)...................:Auto
Trd2wr(Same/Diff Rank)..................:Auto
Dimm1 Clock Skew Control...............:Auto ps
Dimm2 Clock Skew Control...............:Auto ps

Motherboard Voltage Control
Voltage Type.………... Manual
CPU
CPU Vcore….……….........................:1.325-1.35 Actual. Do keep in mind, what you set here is not what you get in windows. Could be up to .8 or so less. So check to see at a lower overclock what you are getting actual with CPU-z. I see a few of your CPU's will do 3.6 with 1.35-1.37 actual. You may have to set 1.4x in the BIOS to get 1.3x in windows

CPU Termination…..... 1.200V*.......: <<< 1.2-1.38
CPU PLL…………………....1.500V*.......: << Please set to stock, Auto overvolts this way to much. Or set 1.5-1.6

CPU Referen.…………....0.755V*.......: <<< .64% Of Vtt (Termination above) Auto Will set this correctly

CPU Reference2………,,0.800V*.......:<<< .67% Of Vtt (Termination above) Auto Will set this correctly

MCH/ICH
MCH Core…………….....1.100V...........: << 1.2-1.26 << Needed for 2x2GB
MCH Reference….…….0.800V...........; <<< Leave
MCH/DRAM Ref.…......0.900V...........: <<< Leave
ICH I/O……………….....1.550V............: <<< 1.5-1.6
ICH Core…………...……1.100V............: <<< 1.1-1.2

DRAM
DRAM Voltage ……....1.800V............: 2.0-2.1 << Check your ram sticker, you didnt link me your ram but I am sure it should not be 1.8V as you are using now
DRAM Termination .…0.900V............: <<< Leave
Channel A Reference 0.900V............: <<< Leave
Channel B Reference 0.900V............: <<< Leave

Advanced Settings
Limit CPUID Max. to 3.....................: [Disabled]
No-Execute Memory Protect............: [Enabled]
CPU Enhanced Halt (C1E)................: [Disabled]
C2/C2E State Support....................: [Disabled]
x C4/C4E State Support..................: [Disabled]
CPU Thermal Monitor 2(TM2) ...........: [Enabled]
CPU EIST Function.........................: [Disabled]
Virtualization Technology................: [Disabled] Enabled if you use Vmware/Virtual PC

Integrated Peripherals
Legacy USB Storage Detect ..............[Disabled] *Note* Must be enabled to flash from USB


Alors ces réglages sont pour la config suivante :
CM : GA-EP45-DS3L
RAM : G.SKill F2-8500CL5-2GBPK (2 x 2Go)
CPU : E4500

Mais j'ai la même RAM, le même modèle (ou presque) de carte mère et un proc un peu plus puissant. Je pense tenter ces réglages (notamment pousser le voltage de la RAM à 2.0V et monter le voltage MCH et CPU à +0.15V.

La config de la mémoire semble vraiment difficile, entre le coefficient et le Straps, je m'y perd, surtout si on tient compte du Quad Pumping pour le calcul de fréquence... :'(

Je fais des essais ce soir et vous tient au courant.


Message édité par PsYcKoZ le 10-07-2009 à 14:24:31
Reply

Marsh Posté le 20-07-2009 à 10:22:10

Salut,

je n'ai pas eu l'occasion de tester ce week end, je verrais si je peux le faire ce soir.

Je te tiens au courant. ;)

Reply

Marsh Posté le 20-07-2009 à 13:22:27

une joli config comme ca est meme po un ventirad meme a 30€ snif...

Etant donné que tu vas etre limité par le radiateur stock, je prendrais le soucis differement :

Bios par défaut, tu cale Seulement le Vcore a 1.25v et tu lance un OCCT en small data set et tu regarde la température, le but etant de regarder a combien tu peux te permettre de monter le vcore dans ta tour.
Essais de pas passer 65-70°C pour les core. tu adapte le vcore pour trouver le maxi de ton rad

etant ton facteur limitant, je pense, surtout au vue des température exterieur, ensuite tu reprend les base du tuto
trouver le max de la ram, le max FSB
Ensuite tu trouve le bon fsb/coef (ram synchro) tu test
Puis tu optimise la ram.

Reply

Marsh Posté le 20-07-2009 à 13:52:20

J'ai un peu de temps ce soir, je vais refaire des tests d'O/C un peu plus poussés...

Sinon the_bob tu parlais de ventirads même à 30€? Des idées particulières? Parce que là j'investirais bien dans un Noctua NH U12P mais 56€ ça fait cher quand même...

Ah, sinon avec un VCore d'environ 1,38 (1,43 dans le BIOS) je tourne à 68°C max après quelques heures de GTA IV (pour le E7600 poussé à 3,8GHz et le ventirad stock, c'est pas si mal  [:psyckoz] )

Reply

Marsh Posté le 20-07-2009 à 14:18:39

J'ai été faire un tour sur L*L*(pas de pub!  :whistle: ) j'ai trouvé ça comme solution de refroidissement pas trop chère (le Noctua est quand même trop cher pour l'utilisation que j'en ferai), vous en pensez quoi?

 * Un ventilateur pour la RAM : OCZ XTC Memory Cooler
http://media.ldlc.com/ld/products/00/00/66/06/LD0000660657_1.jpg

 * Un ventilateur pour le CPU : OCZ Vendetta
http://media.ldlc.com/ld/products/00/00/66/06/LD0000660684_1.jpg

Reply

Marsh Posté le 20-07-2009 à 14:18:39

Reply

Marsh Posté le 20-07-2009 à 15:09:19

Ram inutile sauf si tu lui met vraiment des watt, pour le CPU le Mugen 2 semble est sympa, je t'invite a lire des differents topic unique des ventirad (je suis en WC, je voudrais pas mal t'influencer)



Le noctua bonne qualité, performent mais il y a mieu pour le prix : IFX14 (l'option avec le ifx10 me semble inutile)



Pas mal tes température mais prend de la marge : valide avec OCCT small data set (ou autre logiciel de ton choix ;)) moins de surprise ;) (voir linpack mais la a 1.38 en sur tu ne passeras pas :D)
Et pour un C2D l'IFX me parait démusurer.




Edit : 6€ plus cher le mugen ;)


Message édité par the_bob le 20-07-2009 à 15:11:34
Reply

Marsh Posté le 21-07-2009 à 18:23:27

Bonjour,

visiblement mon post d'hier ne s'est pas affiché. Problème de connexion sûrement...

Pour te répondre ls63bd j'ai testé avec tes valeurs (coeff 6, ram synchro et vcore 1.25V nominal) et ai trouvé un FSB Stable à 450MHz. Je n'ai pas été plus loin suite à quelques plantages mais je suis sûr qu'on peut encore monter plus.

En espérant avoir aidé! ;)

Sinon, oui, je compte me prendre le Mugen II (qui reste quasi-introuvable d'ailleurs!) semblant le meilleur compromis performances/prix du moment ;)


Message édité par PsYcKoZ le 21-07-2009 à 18:23:46
Reply

Marsh Posté le 22-07-2009 à 09:40:07

Woah, c'est tentable?!

Bon, allez, je me prends le Mugen II et je fais le test. A mon avis il doit être à 1.48V pour le VCore soit environ 1.43V-1.45V sous Windows.

PS : j'avais déjà tenté une validation CPUZ début Juillet en vain, peut être à cause de la beta en cours (ils ont du verrouiller les validations en attendant de la sortir)...

Reply

Marsh Posté le 22-07-2009 à 12:04:14

Plus de 1.45v en h24 est quand meme déconseillé. mais bon ca se test ;)

Reply

Marsh Posté le 22-07-2009 à 12:33:49

h24? Qu'est-ce? Un format? Une norme?

Tu veux sûrement dire pour un PC tournant 24h/24? Le mien tournera au plus 8h/j donc j'ai de la marge... :P

Reply

Marsh Posté le 22-07-2009 à 12:39:04

Ben c'est ce que j'ai lu sur differents coins du forum, en fait au dessus des 1.45v c'est plutot pour des bench ponctuel qu'une utilisation de tout les jours. Apres c'est comme tu le sent !

Reply

Marsh Posté le 22-07-2009 à 12:40:38

Je verrais bien si je peux atteindre 4.5GHz en restant sous la barre des 1.45V, sinon, je limiterais l'O/C en fonction du VCore. Pour l'instant, c'est plus la T° qui me limite avec le ventirad stock.

Reply

Marsh Posté le 22-07-2009 à 16:43:38


Attention, je ne sais pas d'où tu tiens ta source, mais j'ai retrouvé ses scores, et c'est pas de l'air cooling mais du DryIce.  :sweat:

Par contre, ce qui me tue c'est qu'il a un VCore de seulement 1.42V (je suis déjà au dessus de ça moi!  :( )

> cf. http://www.ripping.org/database.php?cpuid=1035


Message édité par PsYcKoZ le 22-07-2009 à 16:44:57
Reply

Marsh Posté le 23-07-2009 à 13:49:04


Je pense qu'il était plutôt vers les 1.7V ou plus, cf capture ci dessous :

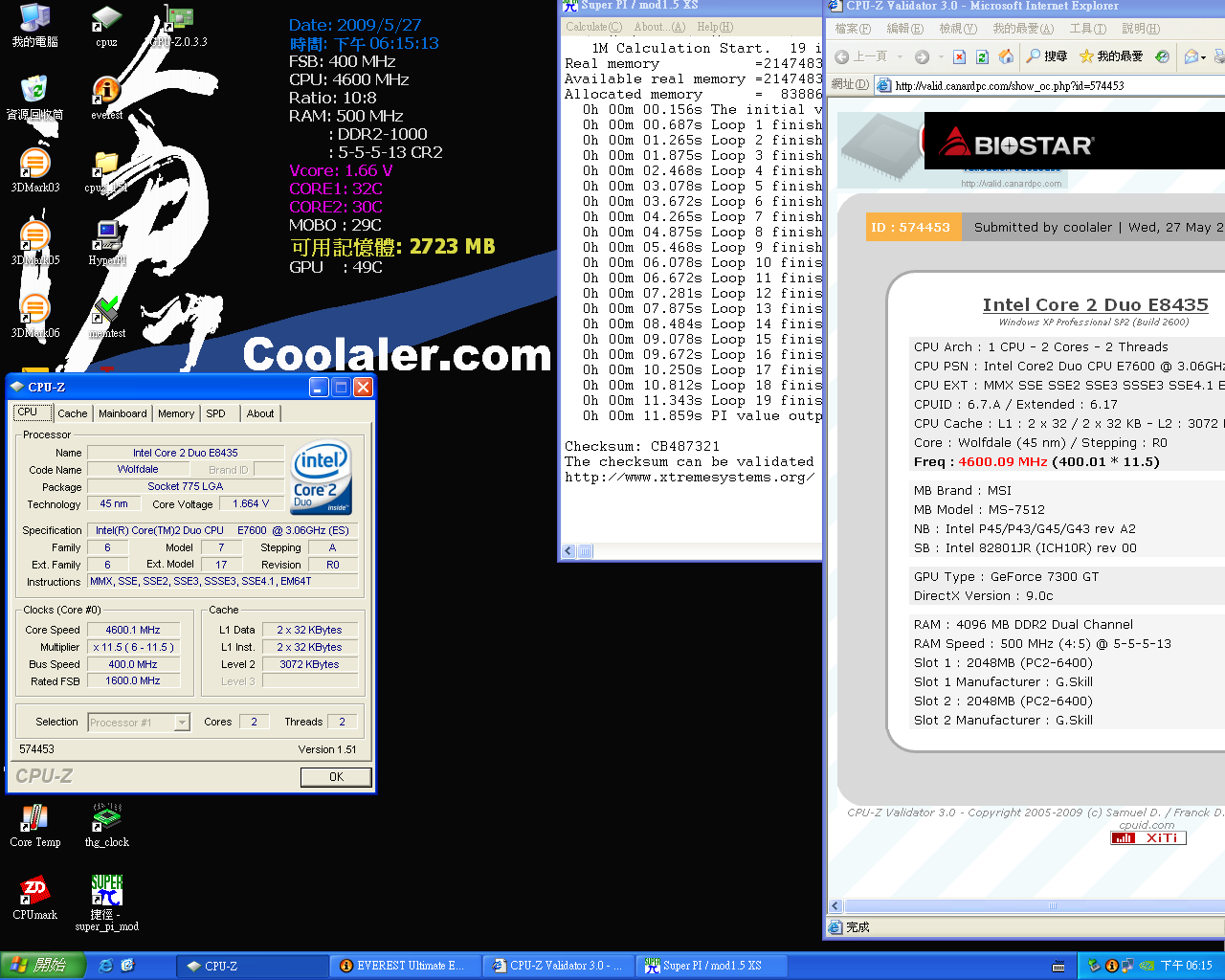

Capture réglage VCore 1.664V 4,6 GHz (400.01 x 11.5)

(désolé pour le lien, j'ai pas moyen de redimensionner l'image d'origine)  :sweat:

Perso le réglage ci-dessous me convient bien, j'essaierai même de changer le DRAM Multiplier pour remonter la RAM à 533MHz (fréquence initiale) ou plus...

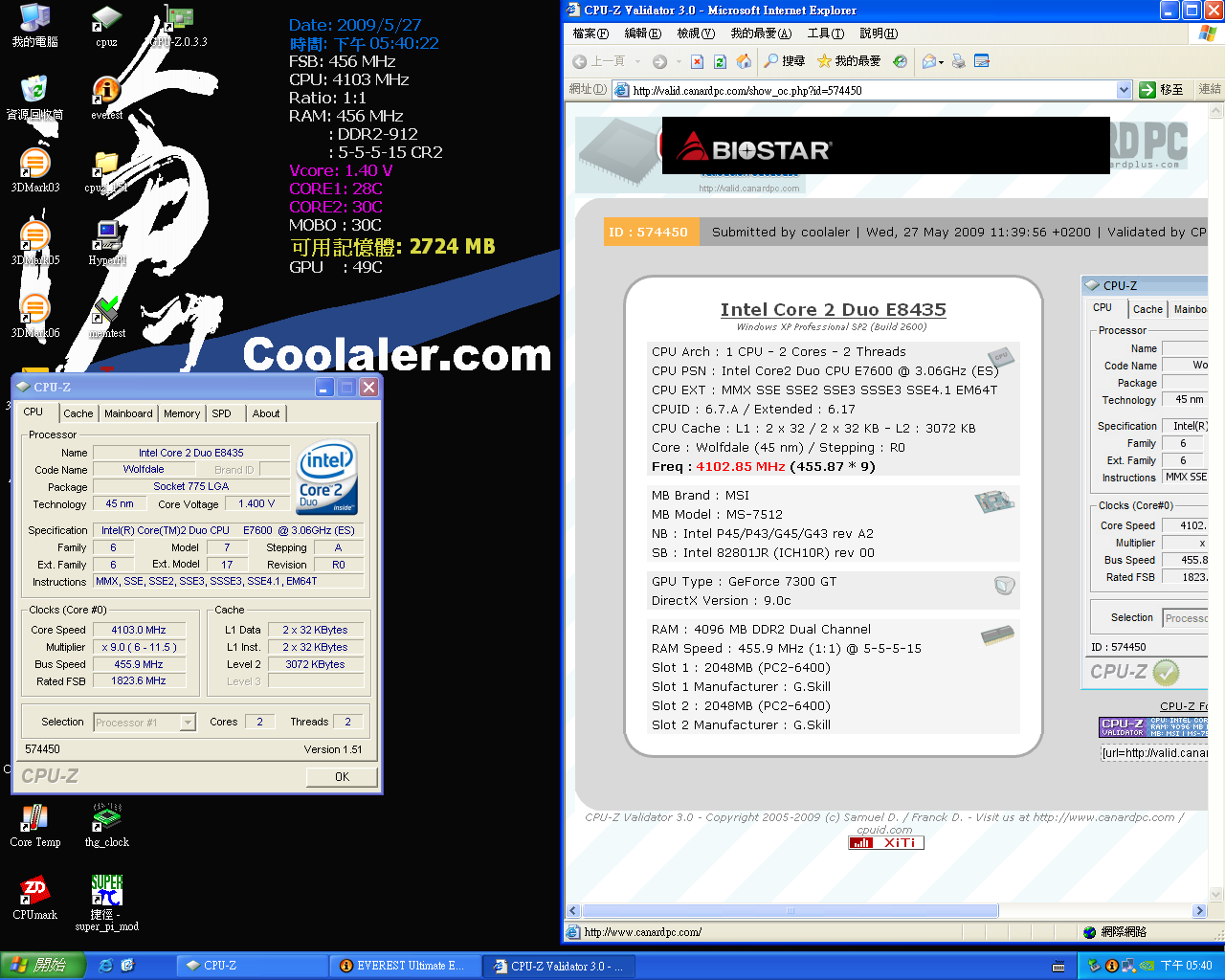

Capture réglage VCore 1.40V 4,1 GHz (455.87 x 9)

Je ferais des tests et posterai le tout quand j'aurais reçu mon ventilo (sûrement en début de semaine prochaine)!  :bounce:

Reply

Marsh Posté le 24-07-2009 à 11:24:29

Bonjour,

avec l'arrivée imminente de mon nouveau ventilateur je pousserai mon CPU aux limites du raisonnable (en aircooling j'entends). Ce topic ne sera donc plus exploité à sa juste valeur (plus de ventirad stock Intel).  :p

Afin de clore ce sujet, voici deux screens du plus récent test de stabilité de mon système. Une heure c'est court me direz-vous, mais je peux vous garantir que c'est stable : j'ai déjà cumulé plus de 15h de GTA IV (tout à fond) avec ces réglages (et une Radeon HD 4890 overclockée) sans aucun problème.  :sol:

En cours :
http://tof.canardpc.com/preview2/f07ce7eb-f34b-4122-bfee-f1f181fd8b62.png

Terminé :
http://tof.canardpc.com/view/f5099a2c-a893-4950-887f-e62e8f34238e


Au niveau des réglages, en voici le détail :
FSB : 333 MHz
Multiplier : 11.5
DRAM Multiplier : 3.20B (soit 333 * 8:5 = 532 MHz soit 1066 MHz DDR2)
RAM Latency : 5-5-5-15
VCore : 1.45V (stable à 1.43V il me semble)
CPU PLL : 1.65V
MCH Core : 1.24V
DRAM Voltage : 2.1V
Tous les autres voltages : Normal

Comme on peut le voir, 82°C pour un max, c'est chaud, même s'il ne s'agissait que d'un ou deux pics d'une durée négligeable, le tout étant tout de même entre 75°C et 80°C!  :sweat:

Le fait est que sous GTA IV je n'atteins pas 75°C (le processeur est moins utilisé ou différemment semble-t-il?) donc avec de tels réglages n'oubliez pas de surveiller la température!  ;)

Overclocking CPU final : 25% ce qui est tout de même respectable avec le ventirad Intel  [:psyckoz]

Reply

Marsh Posté le 24-07-2009 à 12:02:36

2 Choses quand meme vcore a 1.43 réel et vpll a 1.65
Ca me parait beaucoup !
Et pas tres chaud pour un rad intel ;)

Reply

Marsh Posté le 24-07-2009 à 12:05:20

Ouais, on m'a fait la même remarque, je vais laisser le VPLL en normal (j'sais plus pourquoi je me suis imaginé qu'il fallait le monter).

Pour le VCore, c'est beaucoup, mais j'ai peut être une chance de le baisser en mettant 400FSB * 9.5 de coeff (je teste ce soir).

Les températures sont bonnes pour ce type de rad (même si h24 ça tuera mon CPU :sweat:) mais c'est aussi et sûrement car mon P183 est grand, vide et ventilé! ;)

Reply

Marsh Posté le 28-07-2009 à 00:17:42

Deuxième tentative d'overclock, en augmentant le FSB tout en diminant le coeff CPU (pour réduire le VCore et gagner en °C).

Petit relevé des températures après 30min d'OCCT (medium data set) :

http://tof.canardpc.com/view/86625ba7-59c3-46a4-b5a2-302b6e603e66.png


Les réglages du CPU :

http://tof.canardpc.com/view/f0d36691-775c-44da-b0d7-1eb2c89d1a1a.png


Et la RAM :

http://tof.canardpc.com/view/302dcb8d-0bdd-46f1-b7a0-9eb0597a4595.png


Voici les réglages du BIOS :
Bus speed : 400 MHz
Multiplicateur CPU : 9.5 x
DRAM Multiplier : 2.00B (équivalent 1:1)
CPU Core : 1.4125V (BIOS) 1.34-1.37 sous CPU-Z en fonction du VDrop
MCH Core : 1.22V
DRAM Voltage : 2.0V
Pour les autres réglages et voltages, j'ai tout laissé en normal.

Température ambiante de la pièce : 25°C.
Boitier P183 fermé avec les deux ventilateurs (arrière et dessus) en mode lent (trois positions, vitesse minimale).

En espérant avoir pu aider...  :sarcastic:


PS : Captures CPU-Z réalisées après OCCT car BSOD suite à la première capture  :(

Reply

Marsh Posté le

Reply

Sujets relatifs:

Leave a Replay

Make sure you enter the(*)required information where indicate.HTML code is not allowed
