Hello

je me suis mis dans l'idée de moder ma CM Gigabyte G33M-DS2R car la stabilité du VCore est désastreuse.

Ma source d'inspiration :
http://resources.vr-zone.com.sg/Shamino/gigap35ds3/28.jpg


Avec mon peu de connaissances en électronique, j'ai lu le datasheet de l'ISL6327 et compris plusieurs chose.
Armé de mon multimetre, j'ai tenté d'identifier cette chère résistance Rfb qui cause la tension VDroop :(

ISL 6327 (datasheet
http://resources.vr-zone.com.sg/Shamino/vmodhelp/mess1.jpg


Voici le PCB de la Cm :

http://fishton.free.fr/IMG_0175.JPG

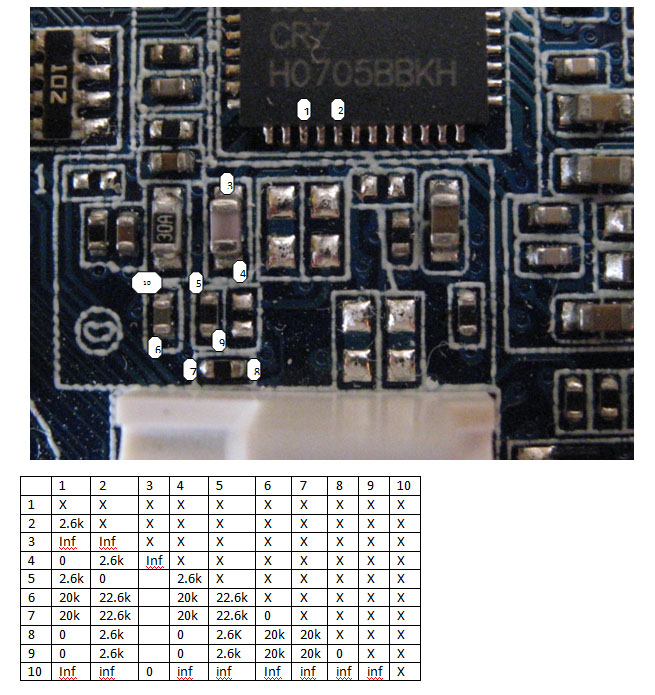

et le résultat de mes investigations :

http://fishton.free.fr/HQ


Il semblerait donc que la résistance de 2.6k soit la résistance RFB du Datasheet, celle connectée entre Vdiff et Idroop (+FB car connectés ensemble)


Maintenant j'ai un gros doute : dois-je crayonner cette résistance pour faire diminuer VDroop ou mettre une résistance en // ou faire autre chose  ???


Merchi de votre aide  :jap:


Message édité par fishton le 23-07-2007 à 12:45:17

---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 23-07-2007 à 12:40:00

Reply

Marsh Posté le 23-07-2007 à 13:02:17

hello

un début de réponse, à tester

http://www.madshrimps.be/vbulletin/attachments/f10/1031d1185185818-needs-ga-g33m-ds2r-vdroop-mod-isl6327-naamloos.jpg


Citation :


First of all, I'm not 100% sure of this mod. You should wait for someone to check this.

1) Make sure the markings I made are corect. Check whether both points 1 are ground.

2) Are you sure point 6 shouldn't be point 9 on your drawing? That would make much more sense.


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 23-07-2007 à 13:54:34

Reply

Marsh Posté le 23-07-2007 à 14:38:39

salut ! je viens de feuilletter le datasheet .
il semblerais que la resistance a bidouiller dois se trouver entre pate 17 et 15 sous résérve que pate 15 et 16 soient relié entre elle .
quoiqu'il en soit il faut etudier le schema de la carte mére précisément  pour evité toute manoeuvre hasardeuse

Reply

Marsh Posté le 23-07-2007 à 14:52:48

bon d'aprés ce que je vois sur le schema du datasheet  et si la g33m-ds2r est cablé de la même façon  il il aurais 2 résistances dont 1 à diminuer

Reply

Marsh Posté le 23-07-2007 à 15:30:02

tchoupimaster a écrit :

salut ! je viens de feuilletter le datasheet .
il semblerais que la resistance a bidouiller dois se trouver entre pate 17 et 15 sous résérve que pate 15 et 16 soient relié entre elle .
quoiqu'il en soit il faut etudier le schema de la carte mére précisément  pour evité toute manoeuvre hasardeuse



oui pates 17 et 15 ce sont FB et VDiff :) 15 et 16 sont bien entendu reliées :)

C'est bien pour ca que j'ai pris des mesures pour essyaer de voir ki est connecté avec qui  :pt1cable:


tchoupimaster a écrit :

bon d'aprés ce que je vois sur le schema du datasheet  et si la g33m-ds2r est cablé de la même façon  il il aurais 2 résistances dont 1 à diminuer



Oui c'est RFB qu'il faut diminuer pour diminuer VDroop :) et RFB à priori c'est la resistance de 2.6k, qu'il faudrait donc crayonner ...  j'attends juste des confirmations  :sol:


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 23-07-2007 à 17:32:22

tu peux pas souder un pot sur cette résistance afin de diminuer progressivement?

Reply

Marsh Posté le 23-07-2007 à 17:39:06

swissforever a écrit :

tu peux pas souder un pot sur cette résistance afin de diminuer progressivement?



j'ai pas trop envie de souder sur ma CM et pour le moment j'ai pas le matos pour souder du CMS

Je préfèrerai un pencil mod pour le moment  :sol:


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 23-07-2007 à 18:52:14

Reply

Marsh Posté le 23-07-2007 à 18:57:00



tu penses que le pencil peut marcher ?


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 23-07-2007 à 18:57:00

Reply

Marsh Posté le 23-07-2007 à 20:26:45

bah si tu trouve un mod pour, perso je ferais la modif SMD mais bon au boulot je travail 99% SMD

Reply

Marsh Posté le 23-07-2007 à 20:44:13

le graphite sur la résistance va la réduire non ?


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 23-07-2007 à 20:46:18

c'est koi SMD ?


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 23-07-2007 à 21:37:45

CMS en anglais, oui théoriquement si tu fais bien le pont mais ca va la court-circuiter, donc 0R

Reply

Marsh Posté le 24-07-2007 à 07:43:14

mieux ... graphite entre les deux pates de la puce direct sur  isl6327 ?

Reply

Marsh Posté le 24-07-2007 à 10:23:24

et entre ces 2 pattes c'est pas possible de faire le pont avec ton fer a soudé que tu as?

Reply

Marsh Posté le 24-07-2007 à 13:17:48

swissforever a écrit :

et entre ces 2 pattes c'est pas possible de faire le pont avec ton fer a soudé que tu as?



Je veux pas souder sur ma CM pour le moment :)

donc ca sera pencil ou rien du tout  :lol:


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 24-07-2007 à 13:18:39

tu as vu le datasheet de l'ISL6327 ? je pense avoir trouvé la résistance Rfb qui est utilisée pour créer ta tension VDroop et donc si je la diminue avec un peu de graphite je pense pouvoir diminuer vdroop

qu'en penses tu ?


Message édité par fishton le 24-07-2007 à 13:20:34

---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 24-07-2007 à 15:28:32

j'ai identifié le schéma utilisé sur la G33M :

http://img407.imageshack.us/img407/9415/g33schemehe7.png

La résistance de 2.6k est donc à première vue la résistance RFB.


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 25-07-2007 à 08:26:13

Voici le VDroop MOD testé et approuvé par moi :p

http://img61.imageshack.us/img61/1299/pencilg33mmy3.jpg



Résistance à 1.7k : (je vais continuer à descendre pour stabiliser un peu plus)

http://img362.imageshack.us/img362/9571/2007072502h31vcorewg1.png


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 25-07-2007 à 10:22:47

comment as tu mesuré la résistance?

Reply

Marsh Posté le 25-07-2007 à 10:43:37

swissforever a écrit :

comment as tu mesuré la résistance?



aux bornes, avec un ohmmetre


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 25-07-2007 à 10:55:57

mais tu ne pense pas que ce soie erroné???? et toutes les résistances qui peuvent etre en interne à l'IC, je n'ai pas regardé les datasheet pour voir l'intérieur mais tu es sur que c'est bien la vrai valeur? as tu mesuré avant le mod?

Reply

Marsh Posté le 25-07-2007 à 10:59:00

swissforever a écrit :

mais tu ne pense pas que ce soie erroné???? et toutes les résistances qui peuvent etre en interne à l'IC, je n'ai pas regardé les datasheet pour voir l'intérieur mais tu es sur que c'est bien la vrai valeur? as tu mesuré avant le mod?



bah j'ai mesuré aux bornes de l'ISL et y'avait 2.6k. ensuite j'ai trouvé la résistance de 2.6k connectée aux pattes de l'ISL et j'ai réduit cette résistance

aux bornes j'ai 1.7k au lieu des 2.6k


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 25-07-2007 à 11:16:17

ok c'est bon alors parce que s'il y avait des pull up ou down en sortie dans l'IC et que tu mesurais 1k7 mais que c'était la bonne valeur... mais je comprends mieux comment tu as fait

Reply

Marsh Posté le 25-07-2007 à 11:19:23

swissforever a écrit :

ok c'est bon alors parce que s'il y avait des pull up ou down en sortie dans l'IC et que tu mesurais 1k7 mais que c'était la bonne valeur... mais je comprends mieux comment tu as fait



oki :) ca me parait bon, en tout cas ca marche pas mal  :hello:


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 25-07-2007 à 18:32:19

ok c'est cool alors :)

Reply

Marsh Posté le 25-07-2007 à 23:41:29

slt fishton...alors explique moi la procedure...j'etais un peu absent ses derniers temps  :)


---------------
Flickr
Reply

Marsh Posté le 25-07-2007 à 23:50:57

westyle a écrit :

slt fishton...alors explique moi la procedure...j'etais un peu absent ses derniers temps  :)




tu prends un crayon 2B 4B ou plus
tu crayonnes méticuleusement sur la résistance, tu prds un Ohmmetre et tu mesures 1.3 kohm a la place de 2.6k et hop ca roxx :)


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 26-07-2007 à 00:00:17

fishton a écrit :


tu prends un crayon 2B 4B ou plus
tu crayonnes méticuleusement sur la résistance, tu prds un Ohmmetre et tu mesures 1.3 kohm a la place de 2.6k et hop ca roxx :)


crayonné ça je peux mais le reste, j'comprend pas...


---------------
Flickr
Reply

Marsh Posté le 26-07-2007 à 00:40:24

il faudrait un multimetre pour mesurer la resistance obtenue apres avoir crayonné en prenant aux bornes de la resistance

elle fait 2.6k noramllement, apres crayon tu la diminue et le but c'est de controler cette variation pour pas faire de betise

bien qu'ayant craoyonné pas mal, j'en suis qu'a 1.3k donc tu peux y aller à l'aveugle sans soucis, du moment ke tu fais attention de ne pas en mettre a coté et de bien souffler à chaque fois pour dégager le graphite superflu


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 26-07-2007 à 00:45:41

donc dans la logique, j'passe juste un coup de crayon et j'ai plus de vdroop de merde?


---------------
Flickr
Reply

Marsh Posté le 26-07-2007 à 00:48:29

un coup sera pas suffisant, il faut bien insister  tu boot, tu testes et ainsi de suite juska avoir un vdroop bien reduit :)



---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 26-07-2007 à 00:48:58

en gros avec le mod , j'ai plus que 0.04v d'écart entre le bios et le full :D


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 26-07-2007 à 00:51:51

donc sans me prendre la tete, j'crayonne, j'redemarre et "boum" ca marche?
pas besoin de mesure


---------------
Flickr
Reply

Marsh Posté le 26-07-2007 à 01:06:10

westyle a écrit :

donc sans me prendre la tete, j'crayonne, j'redemarre et "boum" ca marche?
pas besoin de mesure



non ca sert a rien si tu y va délicatement


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 26-07-2007 à 01:10:19

fishton a écrit :


non ca sert a rien si tu y va délicatement


j'essayerai demain parce que là vu l'heure j'pense que j'frai une connerie...
j'serai un peu plus frais demain  :)


---------------
Flickr
Reply

Marsh Posté le 26-07-2007 à 01:12:39

westyle a écrit :


j'essayerai demain parce que là vu l'heure j'pense que j'frai une connerie...
j'serai un peu plus frais demain  :)



hihi ;)

il faut de très bons yeux en plus


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 26-07-2007 à 01:12:54

la resistnace mesure pas plus de 1mm par 2mm


---------------
--+-- Accessoires HP Touchpad en vente --+--
Reply

Marsh Posté le 26-07-2007 à 01:19:05

fishton a écrit :

la resistnace mesure pas plus de 1mm par 2mm


ca va j'ai 10/10 au yeux mais pas trop le soir...
donc j'ai juste a passer un coup de crayon la dessus et basta...
la difference chez toi avant et apres?


---------------
Flickr
Reply
