Marsh Posté le 23-03-2017 à 15:30:23

Alors que je pensais repartir en course poursuite violente dans GTA V LSPDFR, voilà que l'envie me prend de me faire une seconde config dans une tour qui dormait à la cave. L'idée c'est que la config soit légitime alors elle servira surement à du stockage dans un premier temps car acheter un écran, clavier et souris c'est pas la priorité et dans un second temps à de la numérisation audio, de la musique et peut-être regarder quelques films.

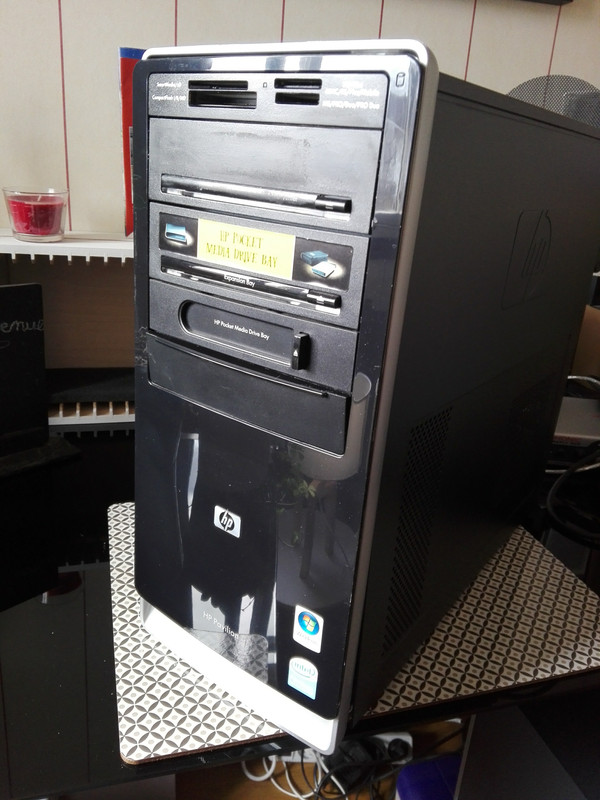

Je pars donc de cette configuration :

proc : Pentium dualcore E2180
rad : AVC ( :sweat: )
cm : MS-7525 (Boston)
ram : 4 go ram Kingston
cg : NVIDIA GeForce 9500 GS 512 mo
alim : LiteOn 300w
SSD : non
HDD : HDD 500 go


https://i.postimg.cc/25d7RgTp/IMG-20170323-092911.jpg

pour celle-ci :

proc : Xeon e5440 2,83 Ghz
rad : Cooler Master Xdream I117
cm : Asus P5G41T-M LX
ram : 8 go ram Kingston (2x4GB KFJ9900 DDR3 1333MHz)
cg : VTX3D Radeon HD 7850 2GB GDDR5 (X-Edition)
alim : Lepa MX-F1 450w
SSD : SSD 120 go Netac
HDD : Hitachi 1 To


A suivre ....


Message édité par verballes le 16-03-2023 à 09:25:10

---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 23-03-2017 à 15:30:23

Reply

Marsh Posté le 23-03-2017 à 16:24:00

Joli projet ;)

La carte mère Boston n'était pas compatible Xeon QuadCore 771? :o
Limitée à 4 Go de DDR2 toutefois ;)


---------------
Métal liquide - Xeon Inside : 771 -> 775 - HWBOT sur HFR - Team HFR sur HWBOT
Reply

Marsh Posté le 23-03-2017 à 18:59:25

bolc a écrit :

Joli projet ;)

La carte mère Boston n'était pas compatible Xeon QuadCore 771? :o
Limitée à 4 Go de DDR2 toutefois ;)



J'ai pas vérifié mais je t'avoue que l'Asus a de très bonne qualitayyy  ;)


---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 24-03-2017 à 09:22:14

I/ LE DÉMONTAGE DE LA BÊTE :

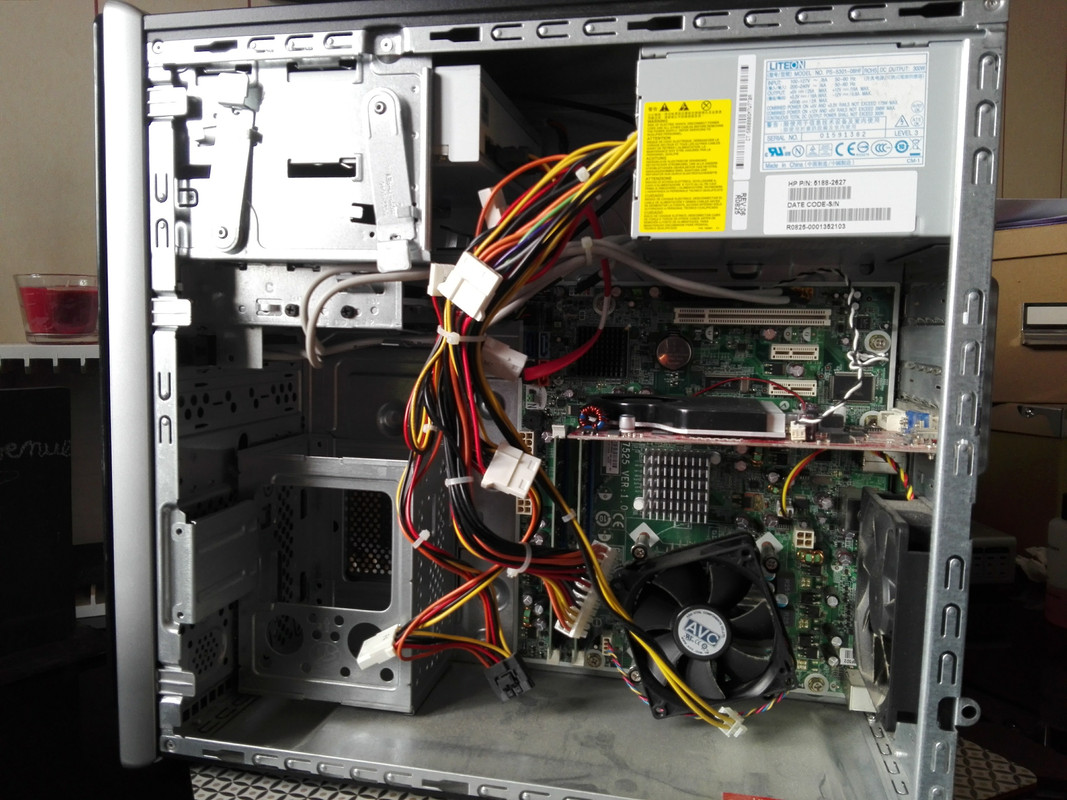

Alors plusieurs particularités de ce boitier "de marque", il s'ouvre par la paroi de droite et par conséquent, la cm est montée la tête en bas (si bien sur on considère qu'une carte mère ait un sens). Ensuite, à l'intérieur du boitier, beaucoup d'éléments métalliques qui se démontent, comme l'emplacement des disques durs. :pt1cable:
https://i.postimg.cc/0Q8d8ZHz/IMG-20170323-093019.jpg


La carte mère, comme on me l'avait indiqué, est fixée directement sur une "sur-paroi" sans entretoises, c'est pas mal et le tout se démonte facilement. En revanche, les fils des connecteurs de l'alim sont très raides et sont assez difficile à maintenir hors boitier. Finalement je retire :

- la carte graphique, que je testerai à l'occasion,
- la carte mère, je vire la pile CMOS mais je laisse dessus la ram ainsi que le proc et le rad (fixé au dos de la cm). Je découvre aussi qu'elle possède une sortie video sur laquelle se trouve un cache,
- le disque dur que j'avais enlevé bien avant pour le tester,
- la façade, simplement clipsée,
- le lecteur dvd dont le système de fixation sans vis est astucieux mais je ne saurai vous le décrire. :??:

Je dépoussière un peu le tout et prépare les éléments que j'ai en ma possession pour un premier test...


Message édité par verballes le 23-02-2023 à 10:53:56

---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 24-03-2017 à 11:04:40

II/ LES PREMIERS COMPOSANTS :

- Carte mère : ASUS P5G41T-M LX https://www.asus.com/fr/Motherboards/P5G41TM_LX/
Compatible Xeon, DDR3 mais jusqu'à 8 go, micro ATX, puce video intégrée, achetée ici sur le forum dans un état impeccable
https://i.postimg.cc/yg33bJ6Z/IMG-20170323-093429.jpg

- Ram : 8 go ram Kingston (2x4GB KFJ9900 DDR3 1333MHz) vendue avec la carte mère. J'ai des dissipateurs bleus Aliexpress inutiles que je fixerai si l'envie m'en prend.
https://i.postimg.cc/jnzwRG7q/IMG-20170323-093308.jpg


- Cpu : Xeon e5440 2.83Ghz https://ark.intel.com/fr/products/3 [...] 33-MHz-FSB
Issu de ma config 1 avant d'être remplacé par un e5450, je l'avais poussé à 3,4 Ghz...Cette fois, pas d'OC, juste un bios à jour et ce sera pas mal.
https://i.postimg.cc/PNSFZ4Sx/IMG-20170323-093348.jpg


- Ventirad : Cooler Master X dream i117 http://www.coolermaster.com/coolin [...] ream-i117/
Issu lui aussi de ma config 1, il fait le boulot pour un petit rad.
https://i.postimg.cc/m1x1fbh6/IMG-20170323-093528.jpg

prochaine étape, le montage  :hello:

A suivre !  :p


Message édité par verballes le 23-02-2023 à 11:05:55

---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 24-03-2017 à 12:59:46

III / MONTAGE ET PREMIER TEST :

Je pose le cpu sur la carte mère, un coup de pâte thermique... :) et voilà, le tube est vide :cry:

Je pose le ventirad puis je fixe la cm dans le boitier sans l'i/o shield que je n'ai pas (je crois en avoir vu sur ebay pour 5€).

Ensuite je branche le minimum, le 24 broches de l'alim (de m***), l'alimentation cpu, front panel et usb, HOP !

C'est donc tout excité que je branche la bête au secteur, je relis mon écran au gpu intégré et enfin mon clavier. Le MI-NI-MUM...j'avais même oublié de mettre une nouvelle pile cr2032  :ange:.

 [:b-net]  [:b-net]  [:b-net] POWER :ouch:  :ouch:  :ouch:

https://i.postimg.cc/HVg86sqr/IMG-20170323-133827.jpg

ça boot, ça tourne au poil et mon Xeon est reconnu ! c'est beauuuuuuuwww

https://i.postimg.cc/XpkGm6WQ/IMG-20170323-133840.jpg

Prochaines étapes : trouver un ssd 120/128 go et installer un o/s, trouver une alim pour flasher la carte mère...ensuite la cg et un gros HDD et pourquoi pas un p'tit ventilo 92 mm pour ventiler le boitier correctement.

A suivre...


Message édité par verballes le 23-02-2023 à 11:20:15

---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 24-03-2017 à 20:14:14

[:m0zart]
C est carrément plus beau Inside avec ta nouvelle config ;)

Ps: si tu veux que je rendre ta cm boston 7525 compatible Xeon, jm'en charge ;)

Message cité 1 fois
Message édité par bolc le 24-03-2017 à 20:14:30

---------------
Métal liquide - Xeon Inside : 771 -> 775 - HWBOT sur HFR - Team HFR sur HWBOT
Reply

Marsh Posté le 24-03-2017 à 21:19:06

bolc a écrit :

[:m0zart]
C est carrément plus beau Inside avec ta nouvelle config ;)



Ps: si tu veux que je rendre ta cm boston 7525 compatible Xeon, jm'en charge ;)


J'peux te la céder pour ce que tu veux lol au pire j'pensais la mettre à 25 ou 20 in avec proc, rad et ram


Message édité par verballes le 25-03-2017 à 07:47:35

---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 13-04-2017 à 14:22:34

SSD 120 go Netac reçu ! J'ai tenté une première installation dans le  "HP Pocket media drive bay" mais sans réussite cette fois-ci par manque de temps.

Avec plus de temps je vais d'abord le formater, puis percer un trou en plus dans le pocket bay pour le rendre compatible  :o et installer un os  :bounce:

Je vais bientôt pouvoir transférer ma hd 7850 de mon pc principal à celui-ci mais il va falloir impérativement que je change l'alim stock, du coup je me cherche une bonne alim 500 ou 550w pour ma config 1 bref un petit up et un édit. :D


Message édité par verballes le 23-02-2023 à 11:21:00

---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 16-05-2017 à 15:55:00

IV / MONTAGE SSD / ALIMENTATION / HDD :

SSD Netac acheté sur Aliexpress, discret j’ai pu l’installer en perçant un petit trou en plus, il tient bien et vu qu’un ssd ne vibre pas, ça me va comme ça.
https://i.postimg.cc/Sn7Hjzt7/IMG-20170413-121223.jpg

Enfin, après avoir trouvé une alim pour ma config 1, j’ai récupéré la Lepa mx-f1 450. Elle a 2 ou 3 ans maintenant mais elle tourne comme une horloge. D'ailleurs, en achetant la même en version 550w pour ma config 1, je me suis rendu compte qu’en fait cette série n’était pas certifiée, à force d’y croire je m’en étais persuadé, mais tant pis.  :sweat:

https://i.postimg.cc/7b7T1TWv/IMG-20170514-171544.jpg

Il a donc fallu retirer la LiteOn 300w et installer la Lepa que j’ai raccordé à tout normalement.

Je continue donc sur ma lancée... [:wittdo]

La semaine dernière j’ai reçu un HDD Hitachi 1 To acheté sur le forum que voici.
https://i.postimg.cc/CRMBVrLY/IMG-20170514-173535.jpg
Installation assez simple aussi, il y a une sorte de « cage » clipsée dans laquelle on peut insérer 2 disques 3,5. En voici déjà un, que je relie également.


Bon, j’ai évidemment un problème de câble management assez flagrant mais ça passe. :o
https://i.postimg.cc/VNFnHnLm/IMG-20170514-174425.jpg

Reste à installer la carte graphique HD 7850 2go puis j’hésite à réinstaller le ventilo 92 mm d’origine…sinon j’attend de m’en acheter un plus discret. Des conseils ?

Message cité 1 fois
Message édité par verballes le 23-02-2023 à 15:07:20

---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 16-05-2017 à 15:55:00

Reply

Marsh Posté le 17-05-2017 à 10:09:56

V / MONTAGE CARTE GRAPHIQUE :

Après avoir retiré ma vaillante VTX3D Radeon HD 7850 2GB GDDR5 (X-Edition) de ma config 1, je m’apprête à l'installer sur cette nouvelle config... :jap:
https://i.postimg.cc/PC6LfbPD/IMG-20170516-121717.jpg

L'avantage c'est que n'étant pas très grande, elle s'intègre plutôt bien dans ce petit boitier.

https://i.postimg.cc/Qt45jDTz/IMG-20170516-122232.jpg

Finalement, je suis presque dans une disposition de boitier récent mais à l'envers = la cg va souffler sur l'alim qui va souffler sur la cg...je ne sais pas ce que ça va donner niveau refroidissement  :??:

Le souci reste les câbles à ranger mieux que ça, pas sur que j’ai une solution mais sait-on jamais.

Du coup, pas d'i/o shield pour le moment et les dissipateurs de ram que j'ai acheté je pense finalement jamais ne les mettre car une fois collés c'est foutu  :sweat:

Il ne reste plus qu'à mettre une pile c/mos, flasher le bios, installer un système d'exploitation et on verra ensuite  :o

Message cité 1 fois
Message édité par verballes le 23-02-2023 à 11:32:33

---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 17-05-2017 à 11:15:47

verballes a écrit :

IV / MONTAGE SSD / ALIMENTATION / HDD :

SSD Netac acheté sur Aliexpress, discret j’ai pu l’installer en perçant un petit trou en plus, il tient bien et vu qu’un ssd ne vibre pas, je me prend pas la tête.
https://img4.hostingpics.net/thumbs [...] 121223.jpg

Enfin, après avoir trouvé une alim pour mon pc principal, j’ai récupéré ma lepa mx-f1 450. Elle a 2 ou 3 ans maintenant mais elle tourne comme une horloge. En rachetant la version 550w pour mon pc principal, je me suis rendu compte qu’en fait cette série n’était pas certifiée, à force d’y croire je m’en étais persuadé, mais tant pis.  :sweat:

https://img4.hostingpics.net/thumbs [...] 171544.jpg


https://img4.hostingpics.net/thumbs [...] 174425.jpg
Bon, j’ai évidemment un problème de cable management assez flagrant mais ça passe. :o




Nice :jap:

le ssd de marque chinoise Netac, ca vaut quoi ? :o

sinon ma lepa mx f1 650W est donné avec efficacité de plus de 82% qq soit la charge, et 86 ou 88% à 50%. ca vaut donc du 80+ bronze

c est pas la meme chose sur les 450 et 550W ?


---------------
Métal liquide - Xeon Inside : 771 -> 775 - HWBOT sur HFR - Team HFR sur HWBOT
Reply

Marsh Posté le 17-05-2017 à 12:15:03

verballes a écrit :

V / MONTAGE CARTE GRAPHIQUE :

Après avoir retiré ma vaillante VTX3D Radeon HD 7850 2GB GDDR5 (X-Edition) de mon pc principale, je m’apprête à installer sur cette nouvelle config... :jap:
https://img4.hostingpics.net/thumbs [...] 121717.jpg

L'avantage c'est que n'étant pas très grande, elle s'intègre plutôt bien dans ce petit boitier.

https://img4.hostingpics.net/thumbs [...] 122232.jpg

Finalement, je suis presque dans une disposition de boitier récent mais à l'envers = la cg va souffler sur l'alim qui va souffler sur la cg...je ne sais pas ce que ça va donner niveau refroidissement  :??:

Le souci reste les câbles à ranger mieux que ça, pas sur que j’ai une solution mais sait-on jamais.

Du coup, pas d'i/o shield pour le moment et les dissipateurs de ram que j'ai acheté je pense finalement jamais ne les mettre car une fois collés c'est foutu  :sweat:

Il ne reste plus qu'à mettre une pile c/mos, flasher le bios, installer un système d'exploitation et on verra ensuite  :o



Bonjour,

Il est possible de mettre les câbles dans la baie du lecteur DVD, en mettant ce dernier dans la baie du dessous, ce que j'ai fais sur le miens, et ensuite attacher tout les câbles ensemble bien droit pour éviter l'effet spaghetti.

Mais bon le miens est quand même moins plein.

https://img4.hostingpics.net/pics/274329HPpavilion3.jpg
https://img4.hostingpics.net/pics/404667HPPavilion1.jpg


Message édité par Profil supprimé le 17-05-2017 à 12:17:34
Reply

Marsh Posté le 17-05-2017 à 16:11:59

le tiens est hyper propre tout de même, je vais tenter d'équilibrer tout ça, merci pour les photos ;).

Tu avais gardé la cm et le cpu d'origine uniquement ?


---------------
Papa (softcore gamer en dormance, I'll be back, stronger) : https://www.youtube.com/user/verballes
Reply

Marsh Posté le 17-05-2017 à 17:43:41

verballes a écrit :

le tiens est hyper propre tout de même, je vais tenter d'équilibrer tout ça, merci pour les photos ;).

Tu avais gardé la cm et le cpu d'origine uniquement ?



Le CPU était à l'origine un C2D E7400 que j'ai remplacé par un E8600 acheté 19€ sur eBay, il me sert juste pour avoir internet dans ma chambre, pas de gaming.

Reply

Marsh Posté le 23-02-2023 à 11:59:02

Je met (enfin) à jour et conclu ce topic car depuis je me suis marié, j'ai eu des enfants, fait pas mal de voyages, trouvé un boulot à plein temps, un chat aussi... :o
Par conséquent, j'ai eu beaucoup moins de temps à consacrer à tout ça mais j'ai pu terminer cette config jusqu'à aboutir à un truc pas mal. C'est d'ailleurs la plus équilibrée de mes 3 config et qui tourne le mieux actuellement.

PROC : Xeon e5440 2,83 Ghz
RAD : Akasa AK-959CU
CM : Asus P5G41T-M LX
RAM : 8 go ram Kingston (2x4GB KFJ9900 DDR3-SDRAM PC3-10600)
CG : VTX3D Radeon HD 7850 2GB GDDR5 (X-Edition)
ALIM : Corsair CX450M
SSD : Netac 120Go
HDD 1 : HGST 6 To
HDD 2 : WD Black 2 To
OS: Windows 10 pro 64 bits

VI / LES DERNIERES MODIFS

- Remplacement du ventirad (parti dans ma config 3) pour un Akasa AK-959CU. Plus ou moins les mêmes performances que le précédent mais qui esthétiquement, va mieux à la config.
- Remplacement de l'alim (partie dans ma config 3) pour une Corsair CX450M (après un terrible échec d'une LDLC 550w > https://forum.hardware.fr/forum2.ph [...] #t11131739) qui donne aussi plus d'harmonie esthétique à l'ensemble.
- Changement des HDD, la config étant destinée à du stockage photo je n'avais clairement pas assez de place avec le HDD Hitachi de 1to (qui ira dans ma config 1) donc 6to + 2to = 8to de stockage qui laissent le temps de voir venir.
- Ajout d'un ventilateur Noctua redux que je trouve plutôt sympa.
- Rangement de quelques câbles.
- Installation de Windows 10 pro 64 bits.

Je trouve l'ensemble assez propre, j'ai voulu harmoniser un peu les couleurs : gris, gris foncé, noir, bleu. La carte graphique et son rouge pétant ainsi que le câble sata derrière font un peu tache c'est tout.
Sinon, il tourne comme une horloge ! :hello:

https://i.postimg.cc/d3hC1fRV/IMG-20220803-152542.jpg
