Marsh Posté le 09-11-2013 à 23:33:14

[edit] mise à jour de ce projet WC commencé en 2013 orienté recherche de silence zen avec des performances suffisantes, il n'y a plus les photos mais à l'époque c'etait un bricolage avec le boitier Shuttle d'un coté et relié par les flexibles, posé à coté il y avwit le radiateur placé sur la tranche avec la pompe et le bocal vissés dessus. C'etait pratique mais pas tres beau et pour sur que  ça prenait bien la poussière.

Puis j'ai recup un boitier Mac G5 et de là eu l'envie de le modder pour y integrer ma config dans un seul boitier. Le sujet mis à jour commence en mai 2024 ou directement à partir de la page 2


Bonjour,

Je me demandais quelles possibilités il existait pour integrer un watercooling proc et cg dans un shuttle dans le but d'obtenir une machine silencieuse et si possible stable en cas d'oc

il s'agit du prochain shuttle SZ87R6 http://www.shuttle.eu/fileadmin/re [...] 87R6_e.pdf

Je pense opter pour une GTX 780, peut etre une 780ti.

A ce stade j'ai plusieurs idées pour integrer un watercooling là dedans mais evidement il y a le probleme majeur du radiateur qu'on ne peut pas placer dedans, donc je pense que je vais fabriquer une boite socle d'environ lxLxh 20x30x12 cm placée sous le barebone.

Dans cette boite il y aura 2 rad en 240 placés en interne sur chaque face laterales ajourées pour laisser l'air entrer, une pompe laing au centre et un ventilo en 120mm à l'arriere pour extraire l'air chaud.

Vu la largeur des rad sur le marché, entre 6 et 8 cm ça laissera donc entre 8 et 4 cm de vide entre eux pour y placer la pompe et comme ils font 27 cm de long ça laissera donc 3 cm pour placer le ventilo en pull au bout.

http://img4.imageshack.us/img4/2581/11jj.jpg
Vue de dessus.


Le liquide de refroidissement passera d'abord dans l'un puis dans l'autre rad avant d'aller à la pompe et remonter vers les waterblock et revenir aux rads.

Je me demande si un tel montage peut fonctionner efficacement, des conseils ?


Message édité par alcore le 24-05-2024 à 07:18:13
Reply

Marsh Posté le 09-11-2013 à 23:33:14

Reply

Marsh Posté le 10-11-2013 à 09:48:35

[:jmav]

4 ventilateurs en entrée, un en sortie ce n'est pas un peu limite pour l'évacuation ?

Et pour le réservoir ?

Sinon j'aurais mis la pompe prés du 120 de sortie moi, histoire de la faire profiter un maximum du courant d'air :o


---------------
Achats & Ventes
Reply

Marsh Posté le 10-11-2013 à 11:24:31

ha non y a qu un seul ventilo en 120 en sortie, les fleches bleues c'est pour montrer le flux d'air frais en aspiration. Juste une chose c'est que l'espace disponible est vraiment compté.

les cotés de la boite sont decoupés pour correspondre au radiateur et le faible espace entre les rads (environ 4cm), là ou y a la pompe, permet d'accelerer le flux d'air chaud en extraction.

Comme le ventilo en 120 est branché sur la carte mere du shuttle il est commandé par leur systeme smart fan et donc accelerer si besoin en cas de hause de la temperature sur le systeme.

Le but là c'est pas de faire un extreme cooling mais de permettre un bon refroidissement qui puisse supporter un petit oc
en silence

http://img4.imageshack.us/img4/2581/11jj.jpg

Donc vue de dessus, 20 cm x 30 cm donc , les deux grands rectangles jaunes c'est les radiateurs en 240x120x8,
genre ce modele là http://www.docmicro.com/pieces/Alp [...] 10755.html

La pompe ça serait une comme ça >> http://www.docmicro.com/pieces/Lai [...] _5490.html

Et en rouge en haut c'est l'unique ventilo en 120mm.

Le reservoir >> http://www.docmicro.com/pieces/Swi [...] _7517.html

 sera placé dans le shuttle a la place du systeme de refroidissement d'origine et il sera connecté au circuit via un des ports qui se trouve sur le WB de la carte graphique >>http://www.docmicro.com/pieces/XSP [...] 11212.html

Et pour finir le wb du proc sera surement ça > http://www.docmicro.com/pieces/XSP [...] 10016.html sous reserve qu'il passe dans les supports d'origine du shuttle.

Je sais pas si c'est vraiment utile de watercooler l'alim de 500w dans le but de limiter le bruit des 2 ventilos de 40mm qui accelerent en cas de chauffe et devienenent donc bruyants en charge, j'aviserai le moment venu


Message édité par alcore le 10-11-2013 à 11:54:20
Reply

Marsh Posté le 10-11-2013 à 13:56:09

Oui, j'avais bien compris ton schéma. Je trouve juste déséquilibré le nombre de sorties par rapport au nombre d'entrées d'air surtout s'il y a du push/pull sur les rad.


---------------
Achats & Ventes
Reply

Marsh Posté le 10-11-2013 à 15:05:38

Romiinet a écrit :

Oui, j'avais bien compris ton schéma. Je trouve juste déséquilibré le nombre de sorties par rapport au nombre d'entrées d'air surtout s'il y a du push/pull sur les rad.



Je ne comprend pas bien ce que tu appelles push/pull sur les rad ??  les rads sont seulement en pull là non ??



Je me suis dit qu'en laissant un couloir de 4x12 cm de vide entre les rads qui se font face ça va accelerer la vitesse du flux d'air qui les traverse, evidement si le ventilo est à basse vitesse l'air aura tendance a passer davantage par le plus proche (les fleches bleuees du haut sur le dessin) si la temperature du systeme augmente et donc par consequence celle de l'eau aussi alors le smartfan va augmenter la vitesse du ventilateur et donc augmenter la depression dans le couloir de 4x12cm ce qui aura pour consequence de faciliter le passage de l'air frais plus bas sur le dessin et donc augmenter le refoidissement global du systeme.

A pleine vitesse là ou la depression est maximale alors l'air passera plus facilement par le bas du dessin (et encore plus par le haut au proche du ventilo)

C'est evident que d'habitude ce genre de rad est équipé de 2 ventilo voire meme 4 en push/pull pour avoir un echange thermique maximal et donc une temp de liquide la plus basse possible.
Là l'idée est un peu differente puisque dans le cas qui me concerne en air cooling d'origine le proc et la CG peuvent atteindre facilement les 80°C, ce qui limite les perfs et augmente le bruit.

Dans le cas du watercooling que j'explique si je me tiens à 65°C max ça m'ira tres bien, pas besoin de tout maintenir à 39°C comme sur certains systemes.

Il me faudra un ventilo 12cm tres efficace et le plus silencieux possible.


Tout ça c'est tres theorique bien sur c'est pour ça que je pose la question ici ou beaucoup de participants ont une bonne experience du watercooling pc et peuvent peut etre eclairer ma lanterne

Reply

Marsh Posté le 10-11-2013 à 21:33:54

push/pull = pousser/tirer



je pense qu'il veut dire ca :
http://www.polomod.com/forum/pp.jpg




et a la rigueur si tu dispose comme ca, le mieux serait d'inverser le ventilo en haut pour faire venir de l'aire frais pour le deuxième rad


Message édité par polomod le 10-11-2013 à 21:37:46

---------------
www.polomod.fr   fermé    -     Facebook PoLoMoD
Reply

Marsh Posté le 11-11-2013 à 17:31:40

J'ai refait le schema parce que le premier semblait pas être assez précis.

Dites moi si ça semble pas clair parce que je suis pas un pro du WC ni de l'infographie :)

http://img822.imageshack.us/img822/148/d66z.jpg

J"ai pas dessiné les tuyaux, je voudrai juste savoir si ça peut fonctionner comme ça et si ça peut etre suffisament performant pour ce que je recherche à faire.

Reply

Marsh Posté le 09-03-2016 à 09:33:21

Bonjour à tous,

Petit deterrage, j'ai ce Shuttle depuis un peu plus d'un an maintenant, il fonctionne bien mais peine un peu sur le refroidissement avec le boitier fermé, les ventilos CG et CPU se perturbent mutuellement, rien de bien grave mais ça limite forcement l'OC et c'est un peu bruyant quand ça chauffe, meme si c'est très supportable.

Le CPU est un i7 4770K refroidi par le heatpipe d'origine avec ventilo de 92 branché sur la CM et géré par smartfan qui fait varier sa vitesse selon sa temp et la CG est une evga gtx 770 avec turbine de reference l'entrée de la turbine est malheureusement plutot proche de la paroi du boitier ce qui ne favorise pas le flux d'air, mais pas trop le choix car il faut que l'air chaud soit rejeté hors du boitier


J'aimerais bien faire un WC discret et pour ce faire j'ai pensé à plusieurs configs, j'aimerai bien avoir vos avis et retour d'experiences avant de concretiser.

Dans l'idéal, j'aimerais que tout tienne dans le boitier, mais je doute fortement qu'un radiateur alphacool en 92 suffise pour le CPU+CG  ?

Sinon j'ai pensé utiliser un 360 (3x120) ou un 420 (3x140) posé sur la tranche à coté du boitier avec donc 3 ventilos, là j'ai 2 questions:

-1 Est ce que je peux utiliser un cable multiple pour brancher les 3 ventilos sur la prise d'origine sur la CM qui seront gérés par smartfan ? ça risque pas de cramer ?
-2 pour la pompe je pense utiliser une laing toute basique en 12V sans le top pour pouvoir la mettre dans le boitier, est ce que ca suffit ?


Reply

Marsh Posté le 09-03-2016 à 16:33:01

J'ai beau chercher sur les site de pièces, je trouve pas de systeme alimenté qui permette de brancher les ventilos d'un coté sur la carte mere et de l'autre sur plusieurs ventilos...

Ca existe un truc pareil ?
Comment ça s appelle ?

Reply

Marsh Posté le 09-03-2016 à 17:48:21

salut, tu cherche un câble Y PWM ?
Pour la CM regarde les W max par prise et additionne les W des 3 ventilo.

http://fr.aliexpress.com/item/30cm [...] 01142.html


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 09-03-2016 à 17:48:21

Reply

Marsh Posté le 10-03-2016 à 06:00:10

Le truc c'est que je sais pas trop ou trouver cette info

J'ai trouvé ca sur le site du constructeur mais ils mentionnent pas la capacité de la prise

http://www.shuttle.eu/fileadmin/re [...] 87R6_e.pdf

Dans le doute je cherche plutot un systeme alimenté par une molex, qui capte l information de vitesse sur la CM via un cable et qui alimente les ventilos

Je pensais que ce truc pouvait convenir, mais d'apres ce que j ai compris, il semble etre piloté par une sonde de temp et non par l info de vitesse venant de la CM

http://www.docmicro.com/images/products/tag/AC_Poweradjust3USB-ultra.jpg


Message édité par alcore le 10-03-2016 à 06:10:07
Reply

Marsh Posté le 10-03-2016 à 18:33:58

Envoi un mail au sav de Shuttle.

Ci tu te fait un cable tu peut les alimenter par molex et envoyer l'info pwm de la CM sur plusieurs ventilo tu a besoin également de branché le câble jaune qui correspond aux RPM que sur 1 ventilo pour le calibrage pwm.
Les pompe pwm fonctionne toute comme cela.

Pour la pompe une ddc 10W ou une D5 , pour les radiateur compte 100W de chaleur a évacué pour 1*120 et pas besoin de prendre un rad trop large.

Regarde du coté de ce topic http://forum.hardware.fr/hfr/Overc [...] 3441_1.htm  pose des question et lis les dernière pages.


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 11-03-2016 à 13:21:01

Merci pour ta réponse horuko, mais j'ai pas bien compris le montage que tu décris, tu me dis de me fabriquer un cable qui va d'une molex vers 3 ventilos mais je connecte le capteur de RPM que sur un seul ventilo... ok mais je le branche sur quoi de l'autre coté ?
Pompe et ventilateur sur le même câble ?  La pompe est alimenté en 12V et ne varie pas ?? développe un peu j'ai du mal là :pt1cable:


En fait y'a un truc que j'ai manifestement pas bien compris au niveau des prises ventilos, sur mon pc j'ai une prise 3 pins qui alimente 1 ventilo, la carte mere fait varier la vitesse de ce ventilo selon la temperature detectée dans le systeme pour augmenter le flux d'air.... jusque là c'est simple, mais je sais pas du tout si ma CM fait du pwm ou un alim classique.

Je voudrais que ma CM pilote les vitesses de rotation de la pompe et des 3 ventilos de la meme manière que d'origine, ca augmente la vitesse automatiquement si c'est trop chaud et ca la baisse si c'est assez frais... ça se complique parce que je vais pas prendre le risque d'alimenter 3 ventilos via la prise d'origine donc il me faut un dispositif qui fasse relai... et qui pilote la pompe par la meme occasion. (Mayday)

Pour choisir la pompe je vois qu'il y a plusieurs modèles comme par exemple ces 2 Laing en 18w:

http://www.docmicro.com/images/products/tag/Laing_DDC325.jpg 3 pins mais je vois pas de molex, elle est alimentée par les 3 pins ? il faut la brancher sur un poweradjust 3 ?

http://www.docmicro.com/images/products/tag/Laing_ddcpwm.jpg 4 pins pwm et une molex, mais je vois que 2 fils sur la prise 4pins

Est ce que je peux brancher la pompe et les 3 ventilos sur la prise 3 pins du poweradjust 3 (36W ca devrait suffire) ou faut éviter de mettre les ventilos et la pompe sur la même alimentation ?

Est ce qu'il existe un autre appareil du même genre, tout simple, alimenté par une molex et qui permette de brancher la pompe et les 3 ventilos et qui récupère l'info

C'est un peu confus comme message, mais si quelqu'un pouvait prendre un peu de temps pour m'expliquer ces petits detail ça m'aiderai bien.



Reply

Marsh Posté le 11-03-2016 à 19:38:22

Dsl je suis pas explicite...

Tu as un ventilo pwm 4 pin bleu/jaune/rouge/noir. Le ventilo est alimenté tout le temps en 12 V rouge/noir, la carte maman lit les rpm par le jaune et envoi l'info de tourner plus ou moins vite par le bleu.
Pour mon montage et le water en général tu devras utiliser 3 ventilo identiques.

voila un petit schéma vite fait NE PAS SE MOQUER...
http://img4.hostingpics.net/thumbs/mini_902539HBCablagepwm.jpg



Ensuite ne prend pas une pompe alimentée par le 3/4pin Ventilo tu vas faire cramer ta CM... plus de 10W c'est un peu trop pour elle.
Tu peux varier ta pompe via le 2nd pwm de la CM, enfin suivant les possibilités de la carte, sur la mienne je n'ai que deux prises pwm qui suivent la chaleur du cpu les autres suivent la chaleur du boitier qui ne varie que de 2/3° donc inutile et comme tu vas devoir déporter les rad à l’extérieur du boitier la temp de ton boitier ne variera pas trop.

Je te conseille de vérifier les possibilités de gestion pwm de ta CM avant tout, ensuite on regardera quels composants water implanter dans le monstre  :pt1cable:


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 12-03-2016 à 18:33:41

Ha ok oui c'est bien plus clair avec ton schema, merci, le montage est comparable à celui de la pompe illustrée ci dessus

tînquiete pas je fais des schemas tout pareil ^^

Malheureusement mes prises ventilo n'ont que 3 pins, donc pas de pwm... (j ai verifié entretemps)

Est ce qu un montage pareil pourrait fonctionner ?

http://img11.hostingpics.net/pics/353303Schemaventilospompe.jpg

En y repensant, est ce que c'est utile d'avoir une pompe dont la vitesse de rotation varie ? Ca presente un avantage pour le bruit ?

J'ai mis un point d interro pour la carte poweradjust 3, il existe peut etre autre chose mieux adapté dont je connais meme pas l'existence, techniquement il faudrait juste un transistor piloté par la sortie 3 pin et qui commande le courant qui vient de la molex...


Message édité par alcore le 12-03-2016 à 18:39:46
Reply

Marsh Posté le 12-03-2016 à 19:47:07

tu est sertain d'avoir un Shuttle XPC SZ87R6 car le ventilo d'origine est un pwm

http://www.ginjfo.com/dossiers/tes [...] 20131114/3


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 13-03-2016 à 00:22:47

Je dois bigler severe, me semble bien avoir compté 3 pins sur les prises ventilo cm

Mais les photos que tu link sont formelles, y en a bien 4  :D

C'est cool, je redemonte le truc demain pour recompter pour etre sur.

ca va simplifier les choses.

Si je me fie a ton explication plus haut, pour le cablage des 3 ventilos ca pose pas de difficultés majeures.

Je pense prendre cette pompe

http://www.docmicro.com/images/products/tag/Laing_ddcpwm.jpg

Je pourrais brancher la prise 4 pins direct sur la CM

Mais reste un truc auquel j avais pas pensé, le ventilo en 92 d'origine, il faudrait que je le conserve pour ventiler le boitier, meme si ca chauffe bien moins il faut quand meme extraire la chaleur des HDD et de des divers trucs dedans meme a vitesse mini non ?

J'ai que 2 prises fan, les deux ont 4 reglages possibles via le bios ( smartfan auto, mini, med, max)

Soit je le cable avec les 3 autres ventilos soit avec la pompe ?

Ou

Soit je le branche seul et je met la pompe et les 3 ventilos sur l autre ?

Une autre solution possible ?

Là je seche  :pt1cable:


Message édité par alcore le 13-03-2016 à 01:02:08
Reply

Marsh Posté le 13-03-2016 à 10:35:43

Bon j'ai pas seché longtemps:

http://www.docmicro.com/images/products/tag/Phobya_Repart4pinsPWM-4x4pinsPWM.jpg

Voila le gadget parfait pour mon montage

Reply

Marsh Posté le 13-03-2016 à 18:18:01

A condition qu'il soit alimenté via un molex et 7€ .... Pour le ventilo interne tu peut l'alimenté en 5v, il sera silencieux et suffisant pour le boitier.


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 13-03-2016 à 18:47:17

Comme y a 4 prises ventilo sur ce bornier, je pense donc y brancher le ventilo boitier + les 3 ventirad.

Je pense raccorder tout ce monde sur une des prises de la CM avec le schema de branchement que tu as schematisé plus haut, dans ce cas la CM donnera l'info d'augmenter la vitesse ou de la ralentir selon la temperature qu'elle mesure sur le systeme.  Par contre je recupere le fil jaune RPM sur le ventilo 92 ou sur un des 120 ?

La pompe sera branchée seule sur la seconde prise et recevra les memes infos RPM que les ventilos, elle accelerera selon le besoin de refroidissement.

Je reste toujours perplexe sur l'interet de faire varier la vitesse de la pompe, quel est l'interet en pratique ?? quelqu'un peut partager son experience ?

Reply

Marsh Posté le 13-03-2016 à 20:31:44

Le silence. J'ai une vieille "7 ans" ddc 18W 1+T qui fait un bruits de turbine. J'aimerai la changé pour une D5 €€€€€.

Moins de rpm moins de bruits moins de perf. j'ai constaté un différence de 2° en charge sur occt.


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 13-03-2016 à 20:38:45

ben tout simplement que les pompes 18w/d5 sont souvent surestimé pour les système mais certains veulent de "l'évolutif" et du coup prennent des grosse pompes (et puis le choix est assez restreint ^^)
et du coup faire varier la vitesse permet d'abaisser la vitesse donc le bruit et les vibrations comme un ventilo quoi ^^
perso j'ai une aquastream, un petit ovni, elle se règle à la température du système au niveau ventilation ou en manuel enfin tu fais ce que tu veux avec ^^ et elle tourne à 52% de ses capacités tout le temps ^^ (à 50% elle vibre :/)
et niveau débit pour un circuit composé de 2 rad 360 + 2rad 240 + 2 rad 120 et 3wb , ça faisait quand même des tourbillons dans le réservoir à 60% de la pompe donc j'ai remis à 52% et ça fais plus beaucoup de tourbillons ^^
les laing ont souvent une durée de vie de 5 ans, donc au bout de 7 ans je comprend que ça commence à faire du bruit ^^

Reply

Marsh Posté le 13-03-2016 à 23:11:56

C'est l'aspect super compact des Laing qui m'interesse, y a pas beaucoup de place dans un BB Shuttle et elle pourrait très bien s'installer sur le coté droit juste après l'alim, y a un emplacement qu'on dirait fait pour elle.

Par contre concernant le fonctionnement de ces pompes, si je la pilote depuis la prise ventil de la CM, est ce qu'elle demarrera facilement à la vitesse minimum ?

Pour les ventilos ca pose aucun problème mais pour la pompe c'est un peu la grande inconnue


Reply

Marsh Posté le 14-03-2016 à 13:14:41

Pas de problème de démarrage en pwm. Juste quand tu régule manuellement ou via un réobus.


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 14-03-2016 à 14:31:46

Super, merci beaucoup pour ton aide horuko

Maintenant que ces détail sont reglés, je vais pouvoir me mettre en quete des WB et rad.

Le CPU est un i7 4770k sur socket 1150 et la CG est une EVGA GTX 770 standard. Le rad sera posé sur la tranche a coté du BB

Pour le processeur je pense prendre le XSPC raystorm pro, j'aime bien son look.

http://www.docmicro.com/images/products/tag/XSPC_raystorm_pro_intel.jpg

Pour la CG je sais pas encore, faut que je regarde ou sont placées les sorties des tuyaux parce que j'ai pas beaucoup de place à cause du graveur.

J'aurai bien pris un XSPC Razor GTX 770 mais il semble plus dispo chez les revendeurs, si quelqu'un a une piste.

http://static1.squarespace.com/static/51998404e4b0ef02d1bd9c2c/5199bf53e4b0f56ba1da6ff1/51d4de72e4b03b00fe42f80b/1372905076892/770-4.jpg

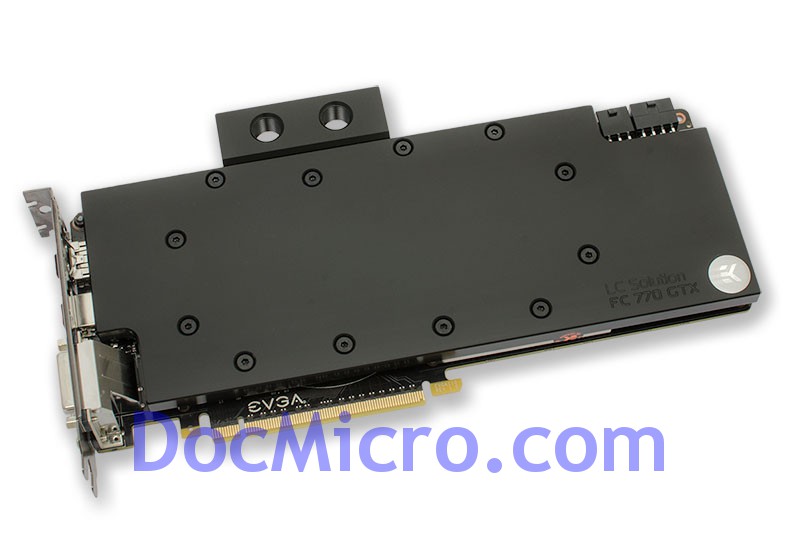

J'aime bien le look du EK FC-770 acetal, tres sobre

http://www.docmicro.com/images/products/tag/EK-FC-770-NA.3.jpg

Ou le Nexxos NVXP

http://www.docmicro.com/images/products/tag/Alphacool_NVXP770_PoliCuivre.jpg


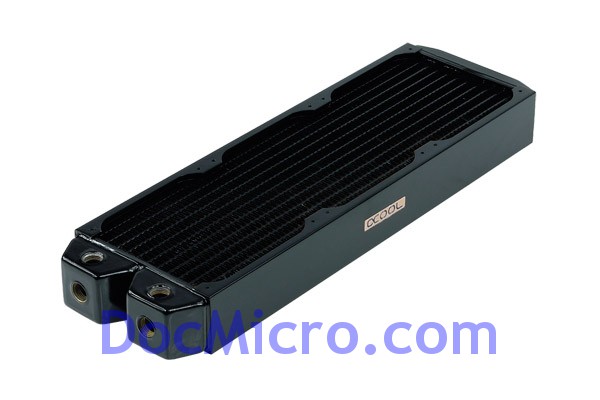

Pour le rad je pensais prendre un 360 style alphacool XT 45, la longueur est parfaite pour aller sur le coté avec juste les branchement qui depassent et assez de trous pour raccorder ce qu on veut dessus.

http://www.docmicro.com/images/products/tag/35273.jpg

Le reservoir je sais pas encore si je vais en mettre un, je pense plutot utiliser un simple bocal de liquide frein moto qui servira pour le remplissage et l'expansion

Et reste les ventilos, faut que je cherche encore un peu pour des modèles qui conviennent. Y a tellement de choix que c'est pas simple, me faut du silence à bas regime et de la perf a haut regime en silence si possible.





Reply

Marsh Posté le 14-03-2016 à 18:32:30

Le réservoir est indispensable afin de servir de air trap et pour remplir le circuit et il faut le placé avant la pompe et plus haut.

Pour le rad je te conseille un rad fin et des be quiet! shadow wings pwm.  Fait toi une idée.

Pour les WB toute les grandes marques ont des perf identique. Donc prend celui qui te plais et demande un avis aux spécialiste des WC.


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 14-03-2016 à 21:25:37

Ils ont l'air pas mal du tout ces ventilos, mais on fait comment pour monter un decoupleur dessus ?

 la base est pas plate comme les ventilos classiques.

Oui pour le rad fin j y avais pensé aussi mais ils ont tous que 2 trous. Ils se valent en perfs ?


Reply

Marsh Posté le 15-03-2016 à 08:10:00

Pour les ventilo c'est un peut galère a installer par contre j'ai pas trouvé meilleur rapport qualité/prix. La j'ai commandé des Scythe Slipstream pwm.
Les rad suivent comment tu les installe tu n'as pas besoin des deux trous.


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 15-03-2016 à 09:29:29

Dans mon cas la rad se trouvera hors du boitier, posé a coté sur la tranche avec l'entrée chaude au dessus et le retour en dessous j'ai prévu 2 pates qui le fixeront au boitier par en dessous.

Voila le schema que je souhaiterai realiser:

http://img15.hostingpics.net/thumbs/mini_816595SchemaWC.jpg

J'aimerai bien me passer d'un réservoir placé dans le circuit, c'est gros et j'ai pas de place dedans. Je pensais plutot à un bocal de ce genre

http://www.my-gp-parts.com/212543-home_default/reservoir-de-liquide-d-embrayage-17cc-next-rizoma-ct125.jpghttp://www.ulteambike.com/boutique/images_produits/bocal-liquide-de-frein-nissin.jpghttp://crosscar.go-gti.com/images/Image/bocal_petit_1325151012.jpg

Ca va être surement un peu chiant a purger mais je pars du principe que le liquide du circuit ne fabrique pas d'air, c'est aussi pour ça que je préférerai utiliser un rad avec, si possible, 4 entrées, comme ça je pourrais raccorder le bocal sur le rad a coté de l'entrée. Il suffira de lever un peu le rad pour purger les éventuelles bulles qui arriveront là car c'est le point le plus haut du circuit... au pire je peux toujours souder un piquage, je vais reflechir encore un peu.

Une question pratique, je vois que les rads ont tous le meme systeme de fixation pour les ventilos, est ce qu'il est interessant de poser une plaque avec 3 trous en 120 pour éviter les fuites d'air et ainsi améliorer le refroidissement ?

http://img15.hostingpics.net/thumbs/mini_941121XSPCex3601.jpg

En rouge, tous les endroits ou l'air pourrait fuiter sans traverser le rad

Si je fabrique une plaque avec 3 perçage diam 120 (vert) est ce que ça améliore le truc ou c'est de la masturbation intellectuelle ?


Ps: T'as vu j'aime bien les schémas aussi ^^

Reply

Marsh Posté le 15-03-2016 à 17:05:39

Je te conseille d’intégré le réservoir juste avant la pompe pour le remplissage, il y a toujours de l'air dans un circuit regarde les AIO et tu va galéré pour enlevé les bulles.Pas impossible, difficile.

Pour la plaque du rad c'est inutile. Les ventilo sont en push ou pull ?


Message édité par Horuko le 15-03-2016 à 17:13:38

---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 15-03-2016 à 21:29:36

En pull

Pour le rad y a celui là qui est fin et qui a plusieurs ports, en plus le support ventilo est decollé de la surface radiante ce qui forme une jupe, je le vois bien avec une plaque celui là.

http://www.docmicro.com/images/products/tag/XSPC_ex360multiport.jpg

Reply

Marsh Posté le 15-03-2016 à 22:34:46

Je te déconseille les be quite en pull et pas besoin de plaque, tu vas couper le flux d'air, à la limite un caoutchouc qui  étanchéifie entre le ventilo et le rad.

Le push est un tout petit peu plus perf et à mon avis plus silencieux.

Quelle est ton budget pour les ventilo ?


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 16-03-2016 à 10:46:07

J'ai pas encore défini de budget.

Tu conseillerais quoi ?

Reply

Marsh Posté le 17-03-2016 à 10:27:53

Tout dépend ce que tu cherches l'esthétique les performances où le prix.


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 17-03-2016 à 13:25:54

J'ai pas encore arreté mes choix, watercooler un BB est pas facile à cause de la place disponible dedans.

Pour les waterblocks c'est facile, c'est du plug and play mais pour tout le reste faut bien reflechir pour les placements et passages car rien est prévu d'origine ... et j'ai aucune experience dans ce domaine.

Je recherche le silence et les performances, si possible esthetique et pour le prix je suis pret a faire quelques concessions, mais à ce stade je me focalise pas sur le prix en priorité meme si je perd pas de vue ce parametre. Les choix risquent d'évoluer donc.

Le truc dont je suis certain c'est que le rad sera placé dehors à coté, si possible dans moins de 10 cm, comme sur ce schema http://img15.hostingpics.net/thumbs/mini_475818SZ87R6back.jpg

Je viens juste de voir que je pourrais aussi utiliser un rad 2x 180 mm à la place du 3x 120, ça pourrait aussi très bien convenir et offrirait une plus grande surface d'echange ( 64.8 vs 43.2 cm2 c'est pas negligeable) mais je ne trouve pas beaucoup d'infos sur les ventilos en 180 pwm, perf, silence etc, la hauteur de ce montage correspondrait bien à celle du BB et serait plus esthetique.

En continuant mes recherches, je suis tombé sur ce AIO que je trouve bien pensé, la pompe et le reservoir sont placés sur le rad, c'est malin et ça m'inspire.

https://www.ekwb.com/shop/media/catalog/product/cache/1/image/650x/040ec09b1e35df139433887a97daa66f/e/k/ek-predator_360_pump-res_top_800.jpg

Du coup je vois 2 choix possibles en 180,

Alphacool xt 45 http://www.docmicro.com/images/products/tag/Alphacool_RadXT45_180Dual.jpg

EK WE 360 http://www.docmicro.com/images/products/tag/EK-Coolstream-WE_360.jpg

L'idée serait de faire un montage similaire au prédator et raccorder le top de la DDC sur la sortie du bas et un reservoir sur la sortie du haut qui capturerait les bulles avant que le liquide entre dans le rad.

Pour le reservoir exit le bocal, j'ai pensé à celui là pour le moment.

http://www.docmicro.com/images/products/tag/ek-resx3_110.jpg






Reply

Marsh Posté le 21-03-2016 à 16:52:42

Les ventilo en 180 n'ont pas un bon rendement, des 120/140 sont bien mieux sur un radiateur.


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 30-04-2016 à 06:58:23

J'ai terminé mon montage, finalement j'ai opté pour une config full EKWB avec un rad WE 360 avec 2 ventilos en 180 pwm, une pompe DDC 3.2 pwm et un reservoir mini

J'ai placé le rad à l'exterieur avec la pompe et le reservoir fixés dessus.

Pour le passage des tubes j'ai agrandi le passage là ou y a la prise rs232 à l'arriere du boitier, ca passe nickel.

Ca a été plutot efficace, avant j'avais des temps de l'ordre de 70° sur la CG et 60° sur le CPU en charge.
Maintenant ça tourne autour de 42° et 50° et surtout en silence.

Un grand merci à toi horuko pour tes conseils.


Reply

Marsh Posté le 02-05-2016 à 11:07:20

De rien merci pour le retour des photo ?


---------------
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique: Rien ne fonctionne... et personne ne sait pourquoi.
Reply

Marsh Posté le 11-08-2016 à 16:53:10

Désolé pour la latence mais je viens de sortir mon pc pour nettoyage, voici donc les photos de mon WC

http://img4.hostingpics.net/pics/639546IMG5274.jpghttp://img4.hostingpics.net/pics/739543IMG5272.jpghttp://img4.hostingpics.net/pics/810530IMG5273.jpg


Un question au sujet des moyens de tester le refroidissement, est ce que les programmes de calcul disponibles sur Boinc, specialement ceux qui utilisent le CPU et le GPU sont interessants pour faire chauffer son pc ?

J'ai testé avec asteroids, on voit bien que le cpu et le gpu sont à 100% de charge mais est ce que c'est revelateur d'une forte charge ?

Si c'est le cas, les temperatures atteintes sont interessantes, après plusieurs heures, le CPU plafonne à 72°@ 4GHz et le GPU à 45° et les ventilos tournent plutot lentement, j'ai testé en deconnectant les ventilateurs du rad pour voir, là la temp monte davantage et le smartfan fait accelerer la pompe et le ventilo d'origine du boitier, un peu comme avant de watercooler. Tout rentre dans l'ordre en moins de 2 min une fois les ventilos rebranchés.
Ce qui est bien c'est que sur le palier de vitesse le plus lent de smartfan ça suffit amplement à conserver une temp correcte.

Prochaine étape, je vais me pencher sur l'OC du CPU, je pense que 4.5GHz devraient etre facile à atteindre en conservant un silence correct, coté GPU c'est plus limité, au mieux j'ai pu atteindre 200 MHz en plus sans fiabilité. Pas terrible pour ça la GTX770.


Message édité par alcore le 11-08-2016 à 17:33:22
Reply

Marsh Posté le 08-05-2024 à 22:27:23

Petit up de ce vieux topic plutot que d'ouvrir un nouveau, la config est dead, vive la nouvelle

 Je suis en train de modder un boitier de Mac G5 dans lequel j'integre mon watercooling et une nouvelle config toujours une Shuttle. J'aime bien le design exterieur du Mac et je vais essayer de pas trop le changer et garder le bouton d'origine pour demarrer, j'ai viré la prise firewire et remplacé par un bout de colle chaude et mis deux leds une rouge (hdd) et une bleue (power) qui vont diffuser dedans et melanger leur couleur quand ça gratte pour donner du violet diffus, on voit le montage devwnt la tour sur la seconde photo

Comme c'est pas super simple à integrer et que j'ai pas envie de trop modifier l'apparence du G5, .je pense me servir d'une partie du chassis du vieux Shuttle bien charcuté, bon apres le but c'est que les cables passent. C'est un peu bourrin mais ça va fonctionner  :)

Le radiateur est un 2*180 de EKWB qui n'existe plus sur le marché. Il rentre exactement pile poil, il n'y a que ces deux ventilos pour tout, l'air arrive par l'arriere et est poussé vers l'avant au travers de la façade, le boitier est très aéré ça va refroidir suffisamment

La pompe est placée dans le case de l'alim Apple charcuté mais tenu par ses vis d'origine tout en bas, juste à coté dans le case il y a une alim 850W Shuttle, une fois fermé ça s'integre pas trop mal, l'emplacement du cable d'alim est celui d'origine Apple.
En haut il y a le support des HDD du G5 qui est plutot bien conçu et esthetique, il y a un HDD 4To et 2 SSD 500 Go,à coté le petit bocal EK (pas sur la photo) tout ça vient de mon ancienne config.


https://i.postimg.cc/tC5PmGVv/IMG-0930.jpg

https://i.postimg.cc/j50LSM7J/IMG-0932.jpg


Message édité par alcore le 08-05-2024 à 23:09:19
Reply

Marsh Posté le

Reply

Sujets relatifs:

Leave a Replay

Make sure you enter the(*)required information where indicate.HTML code is not allowed
