Hello a tous !

Comme indiqué dans le titre du topic, j'aurais besoin d'aide pour depanner une installation led que je viens de réaliser.

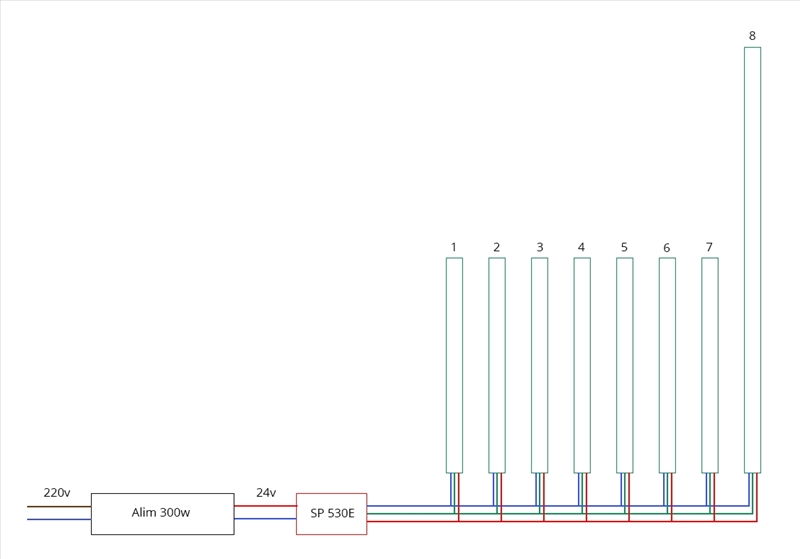

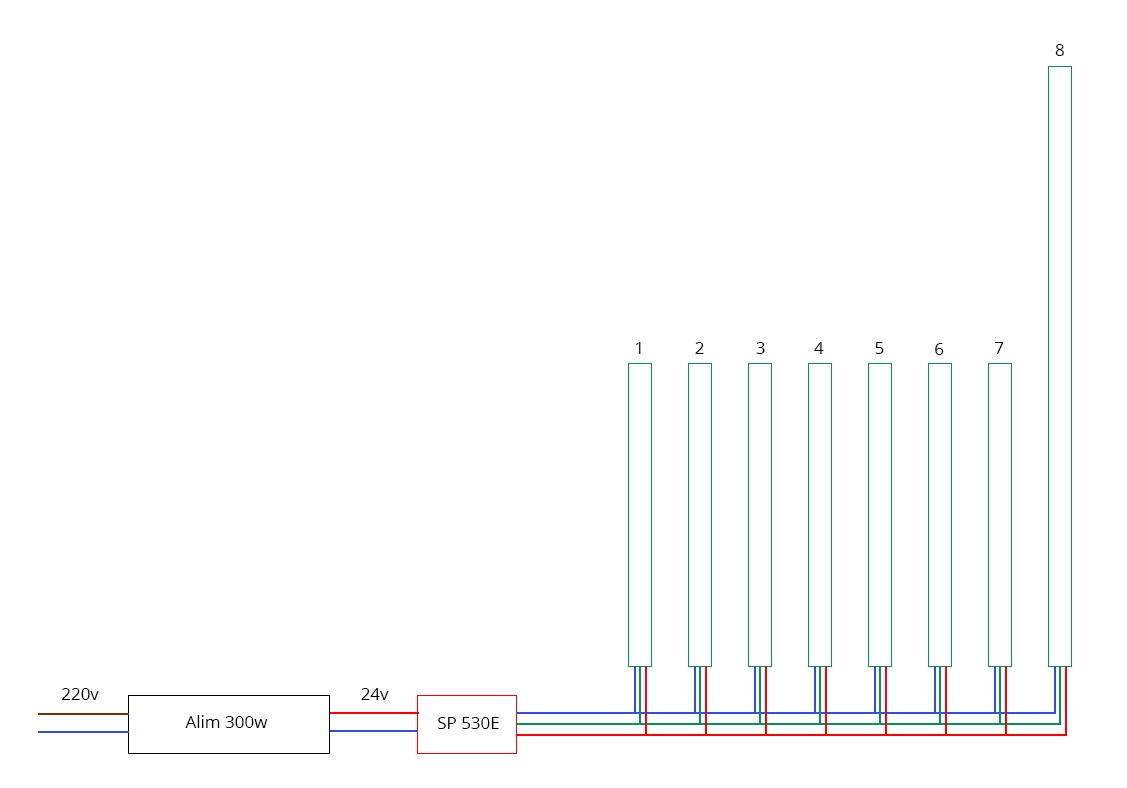

Mais d'abord, un schema paint parce que c'est plus parlant :



Le circuit est composée d'une alim 24v/300w ( celle-ci : https://fr.aliexpress.com/item/1005007303203364.html ) suivi d'un controleur SP530E ( celui-ci : https://fr.aliexpress.com/item/1005006472928868.html ) et d'une serie de bande LED découpées et ré-assemblées a partir de 2 rouleaux de 5m de led FCOB IC WS2811 ( celles-ci : https://fr.aliexpress.com/item/1005005046710332.html ) en version 720 leds/M.

Les bandes sont branchées en paralleles depuis la sortie du controleur via des fils de section 2,5mm² (Ouais, overkill ).
Tous les assemblages sont fait par brasure et non par clip.

Le probleme, c'est que lorsque toutes les bandes sont branchées, les 3 premieres clignotent fortement.
En débranchant 3 bandes, le souci se regle partiellement : En cas de forte luminosité, la premiere (donc la 4) se met a clignoter legerement.

J'ai pensé a un souci d'alim, mais la doc des leds indique une consommation de 21W/m, soit 210W pour mes 10m. c'est pour ca que j'ai dimensionné mon alim a 300W.
J'ai mesuré chaque bande et le 24v arrive bien jusqu'au bout de la derniere. Aucune bande n'est en court-circuit...

Si vous avez des idées ou des pistes a examiner, je suis preneur !

A vot' bon coeur !

Hello,

Sans trop plonger profondément je vois déjà un souci :
12A max pour le controleur, mais 6A par ligne de couleur.
Donc potentiellement tu peux tirer plus que les 12A en utilisant les 3 couleurs simultanément.

Bord*l ! J'avais pas fait gaffe a ca...
Donc en theorie (la ou tout fonctionne... ), un second controleur reglerait le souci ?

Suivant le pilotage que tu as de tes bandes de leds oui, en théorie (Mais si ca fonctionne pas on sait pas pourquoi quand meme )

Il faut que je voit si on peut synchroniser 2 controleurs, sinon ca va etre etrange
EDIT : Oui, apparement ca ne pose pas de souci.

Autre idée venue avec le repas : Debrancher le Vcc et le Gnd du controleur (les fils bleu et rouge) et les raccorder directement sur l'alim (tout en continuant a alimenter le controleur).
Je ne laisse que le vert pour la partie data.
ca pourrait marcher ?

A mon avis tu prend des risques en prenant l'alim sur Ali... Le matos après l'alim côté TBT ok, mais l'alim perso je prendrais un truc de marque. Oui, 24V [edit: correction ] 300W ça doit piquer au niveau prix déjà, mais au moins il y aura une isolation primaire-secondaire sûre, du filtrage EMI, une indication de puissance fiable (certains vendeurs Ali te refourgeront une alim 150W en notant 300W dessus sans scrupules), ...

Selon le type d'installation je rajouterai un fusible aussi en dernier recours.

Ah...

Tu aurais une marque à conseiller ?

Meanwell (original, pas contrefait ) est bien, mais faut trouver un revendeur _fiable_ (donc pas Ali/Ebay). Farnell en vendait il y a un moment, mais 75€ HT mini pour ne pas avoir de gros frais de dossier/port. Mouser ne vend pas ça aux particuliers. RS je ne sais pas, à vérifier.

Edit: Attention aussi, y'a plusieurs séries chez MW dont certaines réservées à l'industrie. Il faut bien lire les docs.

Au niveau du primaire ?

Non, au niveau du secondaire le fusible, le primaire est protégé par le disjoncteur dans le tableau électrique et probablement une résistance fusible à l'intérieur de l'alim.

Par contre ton histoire va coûter cher: https://fr.farnell.com/w/c/protecti [...] c-in-stock ... A comparer avec les autres distros. Il y a aussi pleins de sites qui vendent des alims 24V; mais comme je disais, gare au "générique" et aux faux. Après je suis peut-être trop prudent aussi , mais outre le CEM il faut être conscient que l'isolation primaire-secondaire c'est impossible à vérifier sans matos spécifique et c'est un vrai risque (potentiellement mortel) si la barrière isolante lâche...


Ah oui, il y a une grosse confusion.
Ton contrôleur fait RGB séparé ET leds adressables, j'ai cru que tu avais choisis des rubans RGB non adressables en utilisant les sorties RGB (qui sont limités à 6A par canal) puisque ton schéma est cablé pour ce type d'installation.
Mais a priori tu utilises des rubans adressables, donc ils sont bien branchés sur GND, VCC et DAT ?
Si oui dans ce cas tu ne peux pas mettre le fil de DATA en parallèle pour tous tes rubans, ils doivent etre chainés. Sinon chaque ruban risque de perturber l'entrée des autres.

Concernant l'alimentation notre ami rat de combat est toujours très prudent, mais on trouve aussi des alims hors Meanwell qui sont très bien. Et il te faut déjà débugger le problème de clignotement.

Oui, c'est ca.
Rouge -> VCC
Vert -> DAT
Blanc -> GND


Donc, le VCC et GND peut etre parallelisé, mais le DAT doit etre serialisé ?

Ah...
Ca m'arrange pas, ca
Vu comment j'ai segmenté mon cablage, les modifs devrait etre minime, mais ca me fait suer de tout redemonter


Bin... du coup je pense que ca vient de la mise en parallele de la DATA

Derniere question :

Je peux serialiser les bandeaux entre eux sans rajouter un second controleur ?

Pour moi, le fil DATA ne transporte pas pas de courant, donc pas de risques de depasser les specs du controleur sur cette sortie.

Je refais mon schema pour confirmation et je reviens...

Oui oui, après je ne sais pas comment fonctionne ton contrôleur en terme de nombre de leds adressables maximum.
Je l'ai toujours fait à la main avec des µC.

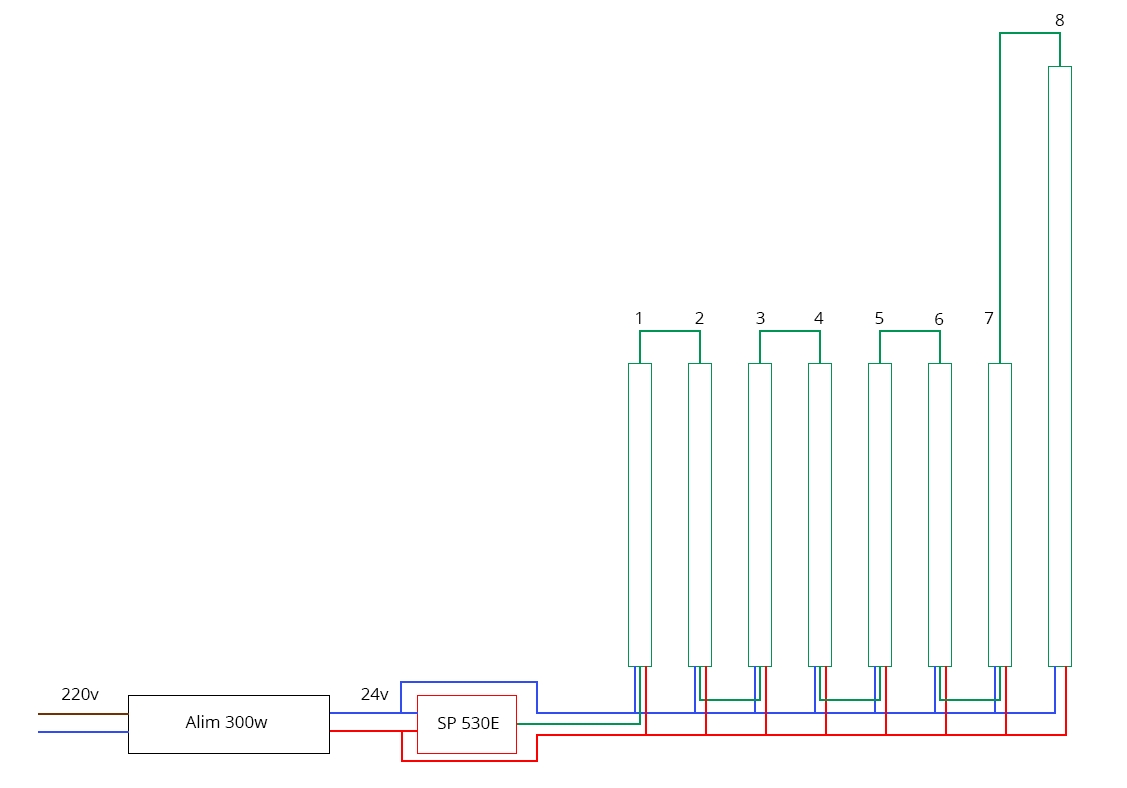

Voici les changements que je prevois :



- Serialisation de la data
- bypass du controleur pour l'alimentation des bandeaux

ca vous semble cohérent ?

Bien vu, j'avais même pas fait attention. Mais en même temps je me dis qu'on peut mettre DATA en parallèle SI les rubans ont tous la même longeur (ce qui ne semble pas être le cas ici) ET SI on configure bien le contrôleur ET SI on veut que les rubans "affichent" tous la même chose. Sinon faut en effet mettre en daisy-chain.

c'est vrai mais ...

le soucis c'est de savoir si une alim X ou Y (générique) est correcte ou pas et ça c'est très difficile. Après y'a pas que Meanwell bien sûr, y'a Delta et d'autres marques. Il faut comparer les prix etc.

Mes 10m de bandeau totalisent 200 IC (20 IC/m et 36leds/IC sur les bandeaux 720). Le controleur est censé pouvoir piloter 1200 IC.

J'ai un peu de marge...

Pour moi oui, mais j'ai pratiquement aucune connaissance dans ce domaine.


C'est beaucoup plus propre oui, alimenter les bandeaux en direct est également une meilleure idée.

Merci a vous deux pour l'eclairage ( ) !

P.S : C'est malin ! Maintenant, je flippe en ce qui concerne l'alim !

Que la lumière soit! (avec toi et tes rubans LED)


Désolé, c'était pas mon but. Tu peux avoir acheté une alim très bien, sauf que comme je disais c'est difficile à dire sans matos spécialisé.

Pour contrebalancer un peu tes craintes j'ai déjà utilisé des alims aliexpress de plusieurs centaines de watts en 24V et 48V sans aucun soucis, pour certaines pendant de longues périodes. Je n'ai jamais eu le moindre soucis et je ne suis pas le seul.
Donc pour le moment si ca marche garde ton alim, prends bien soin de la relier à la terre coté secteur.
Ce sont la plupart du temps des copies conformes de modèles de grande marque, donc la conception est bonne et sans gros défauts, c'est plus le choix et la qualité des compoants qui peuvent avoir un impact sur la longévité.

et sur la sécurité (et la CEM si ils mettent des fils à la place des chokes etc) potentiellement. Mais oui, perso j'ai aussi utilisé une alim Ali pendant un bon moment sans soucis. Mais désormais j'évite.

Bref, je me tais.

La terre n'est pas présente dans l'installation de mon appart'...
