Marsh Posté le 01-03-2013 à 14:48:40
lamnesik a écrit : |
Oui mais pas via HDMI, uniquement via peritel rgb, ou s-vidéo, ou composite (enfin analogique quoi)...
Via HDMI, tu aura un écran noir et le son sur les flux HDCP, que ce soit sur du SD ou HD, et basta...
lamnesik a écrit : |
Possible oui peut-être, mais c'est du piratage (c'est un méthode pour outrepasser une protection, donc c'est du piratage), donc c'est interdit par la loi et personne ne pourra donc te donner de conseils la dessus sur ce forum (c'est hors charte, c'est comme si tu demandait un no-cd pour un jeu, ou un logiciel pour décoder canal+)...
lamnesik a écrit :
|
Oui, mais 1go de RAM, c'est un poil juste quand même, 2 ou 3go ce serait pas du luxe.
Marsh Posté le 01-03-2013 à 21:26:31
lamnesik a écrit : |
RVB (peritel) ou YUV.
lamnesik a écrit : |
Il faut juste savoir si la péritel de la SFRBOX est bien câblé en RVB (certaines ne sont câblés qu'en composite, les broches RVB ne sont pas connectés)...
Et il faut une carte d'acquisition, avec les entrées RVB et son ou peritel.
Voici le câblage d'une péritel :
PS : RVB => Rouge, Vert, Bleu.
Dans certains cas, seul les broches pour la sortie composite sont connectés dans la peritel, dans d'autres cas, les broches RVB sont connectés aussi (ça dépend des appareils).
lamnesik a écrit : |
Oui dans l'ordre, du meilleur au plus mauvais (en qualité d'image), c'est :
1°) RVB / YUV (trois câbles séparés pour les couleurs) => meilleur qualité analogique.
2°) S-vidéo (deux câbles luminance + chrominance)
3°) Composite (un seul câble qui mélange toutes les couleurs) => plus mauvaise qualité analogique.
lamnesik a écrit : |
Bin tu aura le son, mais pas l'image.
Marsh Posté le 02-03-2013 à 15:22:05
lamnesik a écrit : C'est bien ça qu'il me faut ? |
Non, il faut la même chose, mais avec sortie audio :

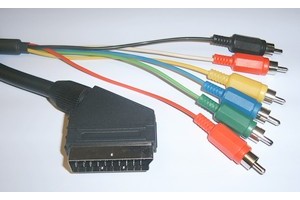

Exemple "Câble Péritel --> RVBS+Audio, Péritel mâle - 6 x RCA mâle, synchro composite (P19), 2 m Référence : 281120 " : http://www.connectic.fr/index.php? [...] 20-%20RVBS
PS : attention, dans ton cas il te faut un câble "peritel vers ---> rvb" et non "rvb vers ---> peritel".
lamnesik a écrit : |
C'est bien le problème, pour le savoir, faut tester avec un adaptateur peritel => RVB, si ça ne fonctionne pas, c'est que la peritel de la box n'est pas câblé en RVB...
Comme il t'est interdit de démonter la box (elle appartient à SFR, c'est de la location), il faut essayer de les contacter et de leur demander (mais les mecs de la hotline SFR sont tellement bons en électronique, qu'il risquent d’être un peu perdus par ta question).
lamnesik a écrit : |
oui du câble probablement, car enfaite ça doit être du composite, et non du s-vidéo...
si tu réuni la luminance et chrominance dans le câble s-vidéo, tu devrai retrouver la couleur.
lamnesik a écrit : |
Oui, les lecteurs dvd eux même etait câblé en RVB et non en HDMI...
lamnesik a écrit : |
Uniquement si ta carte d'acquisition ou carte son, dispose d'une entrée optique.
Marsh Posté le 02-03-2013 à 16:45:33
lamnesik a écrit : |
T'a répondu tout seul plus bas...
lamnesik a écrit : |
Yep.
lamnesik a écrit : |
Je te parle de composite, car malgré que le câble soit s-vidéo, la péritel elle est câblé en composite, il faut donc modifié le cable...
Faut coupé le câble et schinter les deux fils luminance et chrominance ensemble (ça réunira la couleur en composite).
Ou se fabriquer son propre câble, avec un fer à souder...
Mais de toute façon, ça reste moins bon que le RVB...
lamnesik a écrit : |
Yep.
lamnesik a écrit : |
Oui voila...
Je t'ai donner ce lien de magasin, car c'est le seul que j'ai trouver qui précisait le sens du câble peritel > rvb (et non rvb > peritel), mais on doit trouver moins cher ailleur.
Marsh Posté le 02-03-2013 à 17:24:00
lamnesik a écrit : |
Oui, c'est exactement ça.
lamnesik a écrit : |
Non justement, c'est exactement l'inverse, les RCA doivent être des sorties sur le cable (c'est sur la carte d’acquisition que sont des entrées)...
Il faut un cable peritel => rca, et non rca => peritel...
Et oui RVB = rouge, vert, bleu, et RGB = red, green, blue (c'est pareil).
Pour faire simple, la sortie péritel de la box doit se connecter sur l'entrée péritel du câble, et les sorties RCA du câble, sur les entrées RCA de la carte d’acquisition (on connecte toujours une sortie sur une entrée).
Il te faut exactement le même câble, mais en sens inverse.
Marsh Posté le 02-03-2013 à 17:50:24
lamnesik a écrit : |
Marsh Posté le 03-03-2013 à 19:32:24
lamnesik a écrit : |
Impossible que ça fonctionne il faut un convertisseur pour transformer du numerique en analogique...
Sinon, tu peut aussi prendre le câble proposer plus haut ( http://www.conrad.fr/ce/fr/product [...] ggest=true ), et si tu as un fer à souder, tu inverse le brochage dans la peritel...
Marsh Posté le 05-03-2013 à 19:05:01
ReplyMarsh Posté le 11-03-2013 à 17:36:34
lamnesik a écrit : je ne vois pas de sorties RVB mais que des entrées RVB (broches 7, 11 et 15) |
Ce sont des entrées / sorties.
http://fr.wikipedia.org/wiki/P%C3%A9ritel
Marsh Posté le 11-03-2013 à 17:37:20
IBM360 a écrit : |
+1, seul l'audio est à modifier.
Marsh Posté le 11-03-2013 à 18:06:47
lamnesik a écrit : |
Oui, c'est exactement ça.
lamnesik a écrit : |
Non, uniquement pour le composite, pour le RVB pas besoin, mais c'est vrai tu as raison, j'avais homis de le préciser.
C'est que l'audio qu'il faut inverser.
lamnesik a écrit : |
Oui, mais il y'a un risque de pété le fil (fragile) pendant la manip, la soudure c'est plus sur (et en plus ça rime)...
Mais tu peut tenter le coup, si le fil casse au pire tu ressoude...
Marsh Posté le 26-03-2013 à 15:39:46
Lien vers le câble ?
Marsh Posté le 26-03-2013 à 16:13:43
D'après le schéma c'est un câblage RVB, pas composantes (improprement appelé YUV qui est l'espace de couleurs).
C'est proche mais différemment (au niveau de la synchro).
Pour que ça fonctionne il faut que la source fournisse du RVB (ça dépend de la Péritel et de la configuration d'icelle) et que ta carte l'accepte.
Or, a priori tes entrées Y Pr/Cr Pb/Cb s'attendent à trouver du signal composantes.
Marsh Posté le 26-03-2013 à 19:10:49
lamnesik a écrit : Que veux tu dire par composante ? |
Pour faire simple, composantes (component video) c'est YUV.
http://en.wikipedia.org/wiki/Component_video
Marsh Posté le 27-03-2013 à 09:35:21
lamnesik a écrit : Ok su j'ai bien compris les composantes sont le YUV, YPbPr, DVI... |
Non, le DVI est numérique mais il y a des variantes de brochage pour la rétrocompatibilité analogique.
lamnesik a écrit : excepté le composite video |
Quel rapport ??
lamnesik a écrit : Sinon d'après les spécifications de la carte d'acquisition (Composite RCA, S-Video, Composante YPbPr, ça marchera ou pas si je viens connecter sur le cable 10 en 1, mon cable péritel->RGB que j'ai acheté à Conrad ? |
Probablement pas, la prise Péritel étant une exceptionn culturelle française de plus, rarissimes sont les sources - toutes fabriquées en Asie - qui sont configurables en Péritel YUV.
lamnesik a écrit : Parce que en branchant mon lecteur DVD avec le câble Conrad sur les entrées Y PbCb PrCr de ma télé j'avais une image en YUV mais pas en RGB (écran noir). |
Si tu as utilisé une Péritel au pif de ton écran, ça ne prouve rien.
Très souvent, seule la Péritel 1 traite le RVB. Les suivantes sont souvent câblées en S-video et en composite.
Marsh Posté le 27-03-2013 à 11:12:33
lamnesik a écrit : il me semble que certaines personnes ont réussi à enregistrer les chaînes de leur décodeur adsl |
Oui, en composite pourri (pléonasme intentionnel) mais bon,faute de mieux...
lamnesik a écrit : Après y a une autre alternative c'est de passer par la sortie HDMI du décodeur à l'aide d'un convertisseur numérique analogique. Après faut trouver un convertisseur HDMI>Composante Y Pb Pr (ce que la carte accepte). |
Et la protection HDCP ?
lamnesik a écrit : il y a encore certaines choses que j'ai du mal à assimiler et à comprendre. Comme le fait que tu parles que la prise peritel 1 accepte du RGB et qu'en général les autres du s-vidéo et au pire du composite |
Ben c'est souvent comme ça...
Il n'y a pas assez de broches dans la prise Péritel pour tout câbler. Il faut faire des choix.
Les Péritel RVB ont en général trois petits points pour les repérer.
lamnesik a écrit : ce que je ne comprends pas c'est comment la peritel peut accepter du s-vidéo alors qu'elle ne comporte pas de brochage pour cette norme (d'après l'image du câblage qui traîne sur ce topic) |
Par définition, en S-video la luminance et la chrominance sont séparées.
Voir brochage : http://fr.wikipedia.org/wiki/P%C3%A9ritel
Marsh Posté le 28-03-2013 à 09:22:33
lamnesik a écrit : J'ai finalement démonté mon adaptateur péritel pour essayer de résoudre ce problème de noir et blanc en Y/C |
Ça ne sert à rien si c'est un problème de standard de couleur.
En S-video, la chrominance a toujours été en PAL ou NTSC mais jamais en SECAM, cette exception culturelle française aussi ridicule que les autres.
Marsh Posté le 28-03-2013 à 12:23:35
lamnesik a écrit : Désolé mais je ne comprends pas. Toutes les prises péritel sont à la norme SECAM ça veut dire ça ? |
Ça dépend du signal. Comme je l'ai déjà dit, le S-video n'a jamais été et ne sera jamais en SECAM.
Il faut que la source et la cible utilisent le même standard de couleur, quel qu'il soit.
Il se peut aussi que dans ton circuit, seule la luminance (image en noir et blanc) soit traitée.
lamnesik a écrit : D'après ce lien on est pas les seules à être en SECAM : http://fr.m.wikipedia.org/wiki/SÉCAM |
Si on enlève l'outre-mer (ME-SECAM, modifié pour faire chier le monde), les anciennes colonies françaises et les anciens pays communistes qui ne voulaient pas du NTSC américain pour des raisons purement politiques, il ne reste plus grand-monde.
Non seulement le SECAM était inférieur au PAL (son en modulation d'amplitude interdisant la stéréo) mais il était aussi marginalisant ou coûteux : soit on n'importait pas des appareils pourtant intéressants, soit il fallait les adapter.
Bref, une connerie colbertiste de plus.
Marsh Posté le 30-03-2013 à 15:21:52
lamnesik a écrit : je viens de comprendre je crois que ça va mélanger la luminance et la chrominance = composite |
Ben voilà...
Marsh Posté le 01-03-2013 à 13:54:55
Bonjour à tous
Je souhaite acheter une carte d'acquisition.
J'ai porté mon dévolue sur cette carte : AverMedia H727
A lire les commentaires, les personnes en sont plutôt satisfaites.
Mais dans les caractéristiques et la description, quelque chose me taraude. Il est noté :
Encodeur logiciel MCE MPEG-2 100% compatible avec les plateformes XP/Vista
Vous pouvez également capturer ou enregistrer du contenu en HD au format MPEG-2 à partir de votre PS3, Xbox 360 et de vos caméscopes numériques.
J'aimerais comprendre ce que cela signifie ?
Je ne suis pas un expert mais pour moi le MPEG-2 correspond au DVD. Je n'ai donc pas l'impression que cette carte enregistre vraiment en HD. Peut être que quelque chose m'échappe
Finalement, j'ai pu lire qu'il est possible d'encoder de la HD en mpg2. Donc le mpg2 n'est pas exclusif au format dvd.
Pour ce qui est de la compatibilité avec mon PC. La carte demande pour le TimeShift et l’enregistrement en MPEG-2
Intel Pentium 3.0GHz avec HT (Hyper-Threading) ou équivalent.
Voici ma config :
- AMD ATHLON II X2 245 de 2,91GHZ
- GIGABYTE MA770T-UD3P
- 1 GO RAM DDR3
- NVIDIA GEFORCE 7300GS
- WINDOWS XP SP3
Pensez-vous que ma configuration est suffisante ?
Merci à tous ceux qui pourront m'apporter leur aide. J'attend vos réponses avec impatience
Message édité par lamnesik le 11-07-2015 à 15:28:04
