Marsh Posté le 15-11-2020 à 23:47:42

Bonjour à tous,

Et merci d'avance pour votre aide précieuse.

Depuis 2 jours j'essaye de pouvoir connecter un câble tv entre mon décodeur TNT (ici c'est le décodeur SFR plus) à la prise murale télévision.
Mais je n'y parviens pas et me mélange énormément les pinceaux entre les différentes connectiques et informations que j'ai plus glaner sur le net.

Je vous joins une première photo présentant la prise murale TV avec un indicatif pour la mesure. On y voit une prise TV d'indiquée et une prise RD.

https://www.zupimages.net/viewer.ph [...] 2F1ol5.jpg

Egalement, le câble TV que j'utilise à un diamètre de 9mm avec deux sorties mâle


Comme vous le verrez, j'en ai déduit que c'est une prise TV murale de 9mm. Je n'arrivais pas à déterminer si c'était du mâle ou du femelle car j'ai vu un petit trou au milieu. Pour autant au vu de ce topic présentant exactement ma prise murale, je suis parti du postulat que c'est une prise mâle classique même si il y a ce micro trou.

https://forum.hardware.fr/hfr/Video [...] 9161_1.htm

J'ai donc essayé de connecter un adaptateur coaxial femelle dont vous verrez la mesure(environ 1cm).

https://www.zupimages.net/viewer.ph [...] 2F39xb.jpg

Cet adaptateur rentre très bien dans ma prise TV murale mais le souci c'est qu'au bout de cet adaptateur c'est une sortie mâle de diamètre 9mm donc impossible de mettre mon câble TV étant mâle mâle

Le souci c'est que j'ai récupéré de mon garage un adaptateur coaxial femelle femelle de 9mm et je n'arrive pas à le connecter la prise murale mâle et également à mon câble tv mâle de 9mm.

Voici les différents questionnement que j'ai :

On parle d'une nouvelle norme de prise murale en 9,5mm, la mienne faisant seulement 9mm, j'en conclue que je suis sur de l'ancienne norme.

Pour autant on parle d'une nouvelle norme de prise murale en 9,5mm mais qu'en est-il des câbles ? Car j'en ai déduit que le câble et la prise ne peuvent pas avoir le même diamètre autrement on ne pourrait pas insérer la prise mâle et femelle.

Donc cela veut dire que la nouvelle norme de 9,52 mm concerne la prise murale mais que la connectique du câble est de 9mm de diamètre dans tous les cas ou alors la connectique du câble avec le 9,52 mm en murale est désormais plus grosse que 1cm ?

Pour finir je ne sais pas comment faire avec exactitude la jonction de mon câble et de ma prise murale.
Si J'achète un adaptateur coaxial de 9,52 mm, le tour est joué pour connecter mon câble et ma prise de 9mm chacun ?

Vous remerciant d'avance.

Reply

Marsh Posté le 15-11-2020 à 23:47:42

Reply

Marsh Posté le 16-11-2020 à 08:56:23

Salut,

Je pense que le plus simple serait de confectionner toi même ton câble antenne avec des fiches démontable (sans soudure) :

https://boulanger.scene7.com/is/image/Boulanger/bfr_overlay?layer=comp&$t1=&$product_id=Boulanger/3497674145033_h_f_l_0&wid=350&hei=350

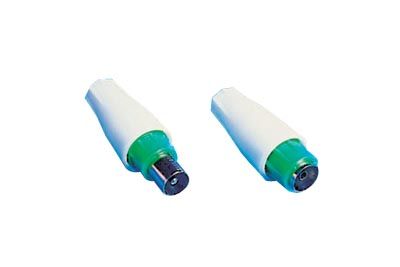

https://www.pvnweb.com/upload/image/fiche-antenne-tele-male-9-mm-p-image-158993-grande.jpg

Petite astuce, les fiches de diamètre 9mm sont "avec une bague verte", et les 9,52mm sont "avec une bague bleu"...

Tu achète du câble coaxial pour TV "blindé" comme ceci (tu prend la longueur que tu as besoin) :

https://cdn1.ledkia.com/fr/7563-thickbox_default/cable-coaxial-cuivre-cuivre-antenne-tv-100m.jpg

Tu monte la bonne prise de chaque coté, et tu aura un câble bien plus fiable que les câbles "bas de gamme" qui sont fournit avec les TV, et ça évite de mettre plein d'adaptateurs...

Tu peut trouver ces fiches et le câble coaxial dans n'importe quel magasin de bricolage (ça tombe bien, ils sont ouvert pendant le confinement).  :D

PS : petit tuto pour le montage de la fiche : https://www.youtube.com/watch?v=eUY4s92Xy7w

PPS : sur ta première photo, la règle est un peu décalée, et du coup je me demande si c'est pas plutôt une 9,52mm, le mieux serait de tester avec les deux types de fiches (parfois, il faut un peu "rentrer en force", par-contre il ne faut pas que la fiche "nage" sur la prise murale, il faut qu'elle reste bien fixée)...

Tu pourrait nous dire quel est le type de fiche au dos de la TV ( ça peut être une 9,52 femelle, ou une "fiche F" ) ?

 :hello:


Message édité par Marcel Pitou le 16-11-2020 à 10:49:04
Reply

Marsh Posté le 16-11-2020 à 14:18:09

Bonjour :)

Déjà un grand merci de m'apporter votre aide !

Je vous joins deux photos de la fiche du décodeur TNT reliant le câble

https://zupimages.net/viewer.php?id=20/46/kkzz.jpg

https://zupimages.net/viewer.php?id=20/47/tt61.jpg

Ok ok, donc pour vous la prise murale pour être du 9,5mm.
On est d'accord que la fiche du décodeur est une femelle de 9,5mm ?

Je vous joins également une photo de la fiche de mon câble

https://zupimages.net/viewer.php?id=20/47/34wn.jpg

On est d'accord pour dire que c'est une fiche mâle de 9mm ?
Cette fiche rentre parfaitement dans la la fiche femelle de mon décodeur TV. Donc cela veut dire qu'il faut du 9mm pour rentrer dans du 9,5mm ??? (je n'y comprends plus rien)

Pouvez vous stp répondre à cette question qui me taraude. Comment une fiche de 9,5 mm d'un peut rentrer dans une prise murale de 9,5mm, les dimensions étant identiques, cela n'est donc pas possible non ?

Je vais regarder pour la confection du câble pendant ce temps.

Vous remerciant d'avance

Message cité 1 fois
Message édité par quentin-2525 le 16-11-2020 à 14:26:27
Reply

Marsh Posté le 16-11-2020 à 17:44:15

quentin-2525 a écrit :


Ok ok, donc pour vous la prise murale pour être du 9,5mm.



Peut-etre, mais pour vraiment le savoir, il faudrait un pied à coulisse "de préférence digital" pour avoir un mesure précise (avec un règle d'écolier et sur une photo, c'est pas évident, la différence est vraiment minime entre 9mm, et 9.52mm, à l'oeil nu on peut se tromper).

Le plus simple est de tester avec les deux types de fiches, et voir celle qui s'adapte le mieux... (car un pied à coulisse, ça coûte plutôt cher...)  [:luxy]


quentin-2525 a écrit :


On est d'accord que la fiche du décodeur est une femelle de 9,5mm ?



Oui, car le 9mm, ne se fait plus sur le matériel moderne, et c'est effectivement une femelle, donc à coup sur c'est bien une femelle 9,52mm.  ;)

Le 9mm, c’était l'ancienne norme (c’était utilisé dans les années 70/80), tout les appareils "modernes" sont en 9,52mm, ou parfois en "fiche F" (fiche avec un "pas de vis", identique aux décodeurs satellite).


quentin-2525 a écrit :


Je vous joins également une photo de la fiche de mon câble

https://zupimages.net/viewer.php?id=20/47/34wn.jpg

On est d'accord pour dire que c'est une fiche mâle de 9mm ?



Ça semble surtout être un câble très bas de gamme..., si il est livré avec le décodeur, ça doit être un 9,52mm.

Le soucis avec les câbles d'antenne bas de gamme (livré avec les appareils), c'est qu'il sont parfois mal fabriqué/conçus, et ne rentre pas correctement dans toutes les connecteurs.

Personnellement, je préfère me confectionner moi même mon câble d'antenne avec des fiches standard..., surtout car il as un meilleur blindage que les câbles bas de gamme, et permet une meilleur réception du signal (j'évite aussi au maximum les adaptateurs, car ça aussi ça peut causer des pertes de signal), l'autre avantage est qu'on achète le câble "au mètre", donc on peut choisir la longueur idéal, ni plus ni moins..., et enfin dernière avantage, le jour ou le câble "déconne un peu", on coupe un petit bout du câble et on remonte la prise, il peut se réparer... (pas besoin d'en racheter un autre).

Pour info :

- Câble d'antenne TV "bas de gamme" (déjà on voit que le câble coaxial est très fin et très souple..., et les connecteurs sont moulés et non démontable) :

https://m.media-amazon.com/images/I/416SDOa-c0L._AC_SS350_.jpg

- "Vrai" câble d'antenne coaxial blindé pour TV (il suffit de mettre une fiche correspondante par rapport à ce qu'on as besoin, à chaque extrémité du câble), on voit que le câble est bien plus "gros" que sur la photo précédente (mais du coup, il est moins souple, il se plie moins facilement...), c'est le même type de câble que ceux dans les murs de ta maison (17 VTAC 75 Ohms) : https://www.son-video.com/article/c [...] pe-17-vatc

https://cdn.123elec.com/media/catalog/product/cache/5/image/9df78eab33525d08d6e5fb8d27136e95/p/h/phn811912-cable-antenne-tv-17-vatc.jpg


quentin-2525 a écrit :


Pouvez vous stp répondre à cette question qui me taraude. Comment une fiche de 9,5 mm d'un peut rentrer dans une prise murale de 9,5mm, les dimensions étant identiques, cela n'est donc pas possible non ?



Seule la fiche femelle fait 9,52mm (diamètre "intérieur" de la fiche, il ne faut pas prendre en compte le contour externe)..., mais la fiche mâle est forcement un poil plus petite pour rentrer dedans...

Idem pour le 9mm, seul la femelle fait 9mm de diamètre intérieur, la fiche mâle est un poil en dessous.  ;)


Message édité par Marcel Pitou le 16-11-2020 à 18:33:18
Reply

Marsh Posté le 16-11-2020 à 18:32:53

Merci de votre retour.

Au vu des tests effectuées, je dirai que cela est bien du 9,5 mm car j'ai pris le décodeur TNT et ai inséré sa fiche dans la prise murale directement et il rentrait.
Pas de pied à coulisse malheureusement, j'en prends bonne note pour le futur.

Ce qui ai étrange c'est que j'ai chopé cela dans le garage de ma mère et il ne rentre pas dans le prise mâle murale. C'est un adaptateur femelle femelle et il semble trop petit. Pourtant, l'adaptateur a été acheté vers 2012, donc j'aurai pensé que c'était du 9,5mm. Cet adaptateur en question ne rentre pas dans ma prise murale, confortant mon idée que le mural est en 9,5mm et cet adaptateur en 9mm.
Confirmez vous au vu des déductions ?

(photo à l'appuie)

https://zupimages.net/viewer.php?id=20/47/wkmu.jpg


Pour le câble c'est du recyclage, je l'ai retrouvé également chez ma mère ahah. Merci pour toutes ces précisons pour le câblage. Je vous enverrai une photo du câblage, il m'a l'air plutôt rigide, vous me direz svp ce que vous pensez de sa qualité à vu d'oeil

Merci beaucoup pour cet éclaircissement. Donc j'en déduis que c'est un peu un abus de langage quand je lis des descriptions de produit qui parlent de fiche Mâle et femelle pour un adaptateur ou un câble qui font tous les deux 9,52mm. Est-ce bien cela ? La femelle serait donc plus grosse que le mâle.

Car je voulais vous joindre également ceci présentant un câble produit où il est clairement indiqué que la fiche femelle est plus grosse que la mâle et cela se voit rien que sur le visuel.

https://zupimages.net/viewer.php?id=20/47/2k4h.png

Pour autant sur d'autres câbles, on dirait que la prise femelle et mâle font tous les deux exactement 9,52mm

https://zupimages.net/viewer.php?id=20/47/xvwf.png

Donc ça serait donc le même type de diamètre de fiche (mâle comme femelle) pour ces deux produits ?

Désolé de demander beaucoup de précisons mais j'aimerai vraiment comprendre ces spécificités matérielles pour élargir mes connaissances.

Vous remerciant d'avance.

Message cité 1 fois
Message édité par quentin-2525 le 16-11-2020 à 18:34:46
Reply

Marsh Posté le 16-11-2020 à 18:45:37

quentin-2525 a écrit :


Ce qui ai étrange c'est que j'ai chopé cela dans le garage de ma mère et il ne rentre pas dans le prise mâle murale. C'est un adaptateur femelle femelle et il semble trop petit. Pourtant, l'adaptateur a été acheté vers 2012, donc j'aurai pensé que c'était du 9,5mm. Cet adaptateur en question ne rentre pas dans ma prise murale, confortant mon idée que le mural est en 9,5mm et cet adaptateur en 9mm.
Confirmez vous au vu des déductions ?

(photo à l'appuie)

https://zupimages.net/viewer.php?id=20/47/wkmu.jpg



Je pense aussi effectivement que c'est la bonne déduction, l'adaptateur femelle > femelle semble être un 9mm.



quentin-2525 a écrit :


Pourtant, l'adaptateur a été acheté vers 2012, donc j'aurai pensé que c'était du 9,5mm



On trouve encore aujourd'hui en 2020 dans le commerces des câbles, connecteurs, et adaptateurs en 9mm..., par-contre, au dos d'un téléviseur "moderne", ce sera du 9.52mm...



quentin-2525 a écrit :


Pour le câble c'est du recyclage, je l'ai retrouvé également chez ma mère ahah. Sur quoi vous basez vous pour me dire que le câble en question est de mauvaise qualité ?



J'ai édité mon message précédent entre temps, qui indique la différence entre du câble "bas de gamme" et de "très bonne qualité".  ;)



quentin-2525 a écrit :


Merci beaucoup pour cet éclaircissement. Donc j'en déduis que c'est un peu un abus de langage quand je lis des descriptions de produit qui parlent de fiche Mâle et femelle pour un adaptateur ou un câble qui font tous les deux 9,52mm. Est-ce bien cela ? La femelle serait donc plus grosse que le mâle.



Oui, comme pour les araignées...  :D


quentin-2525 a écrit :


Car je voulais vous joindre également ceci présentant un câble produit où il est clairement indiqué que la fiche femelle est plus grosse que la mâle et cela se voit rien que sur le visuel.

https://zupimages.net/viewer.php?id=20/47/2k4h.png

Pour autant sur d'autres câbles, on dirait que la prise femelle et mâle font tous les deux exactement 9,52mm

https://zupimages.net/viewer.php?id=20/47/xvwf.png

Donc ça serait donc le même type de diamètre de fiche (mâle comme femelle) pour ces deux produits ?



Une photo, c'est toujours trompeur, impossible de se baser dessus, suivant l'angle dont la photo est prise, ça change tout..., il faut vraiment avoir le câble dans les mains, et mesurer sois même (ou simplement se fier à la description du produit sur le site du fabricant ou du vendeur, elle devrait être assez détaillé, si c'est un produit de qualité).

Par exemple, sur ta deuxième photo, je vois la fiche mâle un peu plus petite que la femelle, si je prend en compte la perspective/angle de vue de la photo..., pour moi c'est bien deux connecteurs mâle / femelle qui s'assemblent.

Le fait que tu vois les deux "identique en diamètre", est une sorte "d'illusion d'optique".

Sur la première photo, c'est plus simple, l'angle de vue est différent, et on as les mesures indiquées...  :D

 :hello:


Message édité par Marcel Pitou le 16-11-2020 à 18:58:50
Reply

Marsh Posté le 16-11-2020 à 19:03:35

Merci pour votre rapidité de réponse et toutes ces précisions !!!

Ahah très belle métaphore avec les araignées, je perçois l'idée :)
Entendu je prends note pour l'achat d'un produit de ce type, ne pas se fier au visuel.

Je suis en train de regarder pour confectionner moi même mon câble actuellement, je vais voir si cette boutique est ouverte avec le confinement.

Au niveau des connectiques coaxial, sur ce revendeur j'ai deux choix de fiche et j'aimerai savoir la différence svp.
Je vous joins la page générique du produit

https://www.reboul.fr/recherche.html?fiche%20coawial

Et mon questionnement entre ces deux fiches femelles.

https://www.reboul.fr/catalogue/con [...] 07858.html

https://www.reboul.fr/catalogue/con [...] 17535.html

Puis je utiliser le connectique dorée à place de celui qui est en plastique avec une bague bleue pour l'élaboration de mon câble.

Ce qui est aizzare c'est que je ne trouve pas le même type de fiche mâle en doré


Vous remerciant.

Reply

Marsh Posté le 16-11-2020 à 19:32:05

quentin-2525 a écrit :


Et mon questionnement entre ces deux fiches femelles.

https://www.reboul.fr/catalogue/con [...] 07858.html

https://www.reboul.fr/catalogue/con [...] 17535.html

Puis je utiliser le connectique dorée à place de celui qui est en plastique avec une bague bleue pour l'élaboration de mon câble.



Je dirait à priori oui, mais je n'ai jamais testé ce modèle précis de connecteur (je ne sais pas comment il se monte sur le câble...), dans le doute je prendrait l'autre c'est "standard" : https://www.reboul.fr/catalogue/con [...] 17535.html

Au pire, vue le prix, tu prend les deux et tu test...  :D


Message édité par Marcel Pitou le 16-11-2020 à 19:34:01
