Marsh Posté le 16-05-2013 à 17:03:50

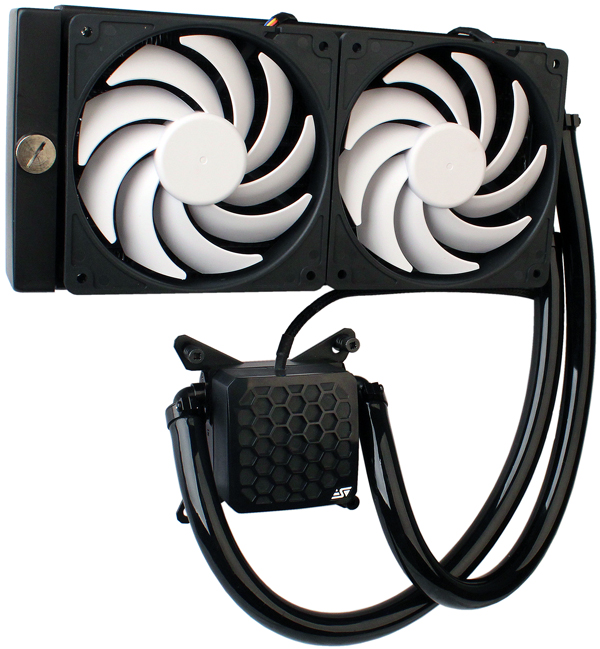

http://www.swiftech.org/images/Swiftech%20H220%20lcs.jpg

J'ouvre un topic dédié au Watercooling AIO Swiftech H220.

Lien SWIFTECH



PRESENTATION :

Swiftech sort un premier kit watercooling "All In One" avec la particularité d'être entièrement modulable et essaie donc de proposer quelque chose de différent dans le "petit" monde des kits AIO.
En effet, avec une base composée d'un radiateur MCR-X20-QP muni d'un mini réservoir et d'un waterblock surmonté de la pompe, le H220 est entièrement démontable et peut intégré n'importe quel autre élément dans sa boucle.

La tuyauterie est de 10/16mm et les embouts pivotants (filletage 1/4) munis de colliers permettent un démontage facile.
www.comptoir-hardware.com indique que la coldplate est la même que celle embarquée dans l'Apogée Drive II, info que je ne peux vérifier n'ayant pas l'Apogée Drive II.

Concernant les ventilateurs livrés, ce sont des Helix 120 PWM (800 - 1800tpm / 93m³/h), rien de bien particulier, je les remplace pour ma part par des Be Quiet 120 Silent Wings 2 PWM. (je testerai aussi les Helix histoire de comparer).

Le kit est compatible tout socket et il est livré pré-monté pour les plateformes 115X et 1366. Le bundle comprend aussi un démultiplicateur PWM qui peut accueillir jusqu'à 7 ventilateurs et la pompe, l'info donnée par la prise de carte mère indiquera les RPM de la pompe (entre 1200 et 3000) si celle-ci est branchée sur le connecteur rouge.
Les matériaux utilisés sont le cuivre et le laiton alors que les autres kits utilisent pour la plupart de l'aluminium.

Le Swiftech H220 est vendu environ 140€ et bénéficie d'une garantie de 3 ans, il est cependant difficile de le trouver en France.


-----------------
-----------------


SPECIFICATIONS et PACKAGING


http://s20.postimg.org/nn93kmci5/Spec_H220.jpg http://s20.postimg.org/ft8hz84p9/Colis_H220.jpg

http://www.overclock3d.net/gfx/articles/2013/02/24083238833l.JPG


-----------------
-----------------
-----------------

TEST COMPLET:

Le comptoir du hardware FR

Cowcotland FR

Vidéo de présentation (en anglais mais présentation du H220 avec SLI/Crossfire) VO

Eteknix VO

Xbitlabs VO

Anandtech Comparatif de plusieurs kits VO

Xtremesystems Ajout d'un GPU dans la boucle VO


-----------------
-----------------


PHOTOS :

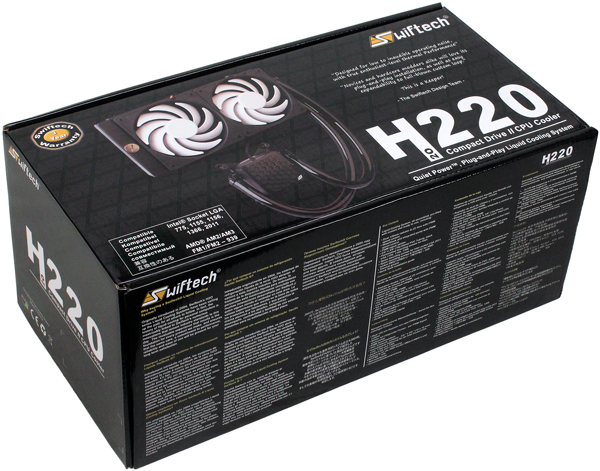

http://www.swiftech.org/images/products/detail/H220-PACKAGINGX600.jpg http://www.swiftech.org/images/products/detail/H220x600.jpg

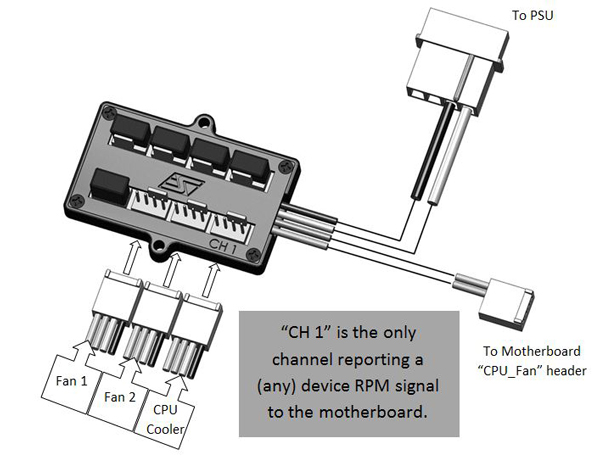

http://www.swiftech.org/images/products/detail/8WAY-PWM-SPLITTERX600.jpg http://www.swiftech.org/images/products/8-WAY-SPLITTER/CONNECTIONSx600.jpg


-----------------
-----------------


OU ACHETER :

LDLC
OpiumPC Paris - 156 rue de Charenton
Iloprix Je ne connais pas le site


Message édité par hohyss le 14-09-2013 à 06:07:37

---------------
FeedBack
Reply

Marsh Posté le 16-05-2013 à 17:03:50

Reply

Marsh Posté le 16-05-2013 à 17:04:05

Je compte monter le mien dans un Corsair 350D pas encore reçu et j'ai monté 2 ventilo Be quiet silent wings 2 PWM dessus. Dès que j'ai le boitier je fait quelques test et photos ;)


Message édité par hohyss le 16-05-2013 à 17:05:14

---------------
FeedBack
Reply

Marsh Posté le 16-05-2013 à 17:48:11

[:michrone]

Avec ses possibilités d'extension le H220 fais partie de la shortlist des AIO que je pourrais envisager pour passer en water CPU + GPU pour pas trop cher.

(pour le moment il y en à que 2 avec le kit RayStorm 750 RS240)


---------------
TESO @Althaz
Reply

Marsh Posté le 16-05-2013 à 20:22:54

a tient je le connaissait pas celui là ^^ (le NZXT) il m'aurait bien tenter aussi :D ma bon à un moment faut faire un choix ;)
Par contre j'ai vraiment galérer à trouver le H220, impossible de l'avoir sur le net, j'ai eu bcp de chance en prenant le dernier chez opiumpc de montcaillou !


---------------
FeedBack
Reply

Marsh Posté le 16-05-2013 à 22:17:08

il me semble que le coolermaster eisberg peut évolué


---------------
Matos watercooling  http://forum.hardware.fr/forum2.ph [...] =3&trash=0
Reply

Marsh Posté le 16-05-2013 à 22:38:01

Drap!


Message édité par moujet le 16-05-2013 à 22:38:13
Reply

Marsh Posté le 18-05-2013 à 08:00:11

J'ai ce kit depuis 2 mois maintenant, il est monstrueux.
J'ai changé les deux ventilé par des noctua p-12 qui trainaient et franchement a par le sifflement de la pompe en charge c'est vraiment exceptionnel.
Juste un défaut, le rad qui dans mon carbide 400 qui ne passe pas avec la carte mère et ne peut pas etre visser correctement. Obliger de le fixer au serre câble.

En ce moment je suis en train de chercher comment rajouter ma 670 a la boucle car je suis une quiche en water.

Tres bonne initiative de topic.

Edit : review d'extremsystems en anglais avec ajout d'une CG dans la boucle.

http://www.xtremesystems.org/forum [...] art-1-of-2

Message cité 1 fois
Message édité par Gouki13 le 18-05-2013 à 08:19:54

---------------
http://forum.hardware.fr/hfr/Achat [...] #t16326660
Reply

Marsh Posté le 18-05-2013 à 14:13:54

Ello

Super enfin le topic dedie, ce kit me fait de l'œil depuis son annonce a je sais plus quel salon d'informatique.

Je vais suivre de tres pres ce post; que ceux qui le possede nous fassent un max de retour svp.

Cdt,japan74

Reply

Marsh Posté le 18-05-2013 à 14:50:56

Bonjour a tous ce kit me donne envie aussi, j'ai un crossfire 7850 et je me demande si mes deux cartes peuvent intégrer la boucle, pour une carte graphique c'est impeccable, pour deux carte ça pourrais être parfait

Reply

Marsh Posté le 18-05-2013 à 16:49:38

Au pire tu ajoute un rad au circuit, la pompe ne bronchera pas :)
Des que j'ai mon boitier (corsair 350D) je fais un max de test et de retour, de mon côté j'ai monté 2 be quiet 120 silent wings 2 PWM.


---------------
FeedBack
Reply

Marsh Posté le 18-05-2013 à 16:49:38

Reply

Marsh Posté le 18-05-2013 à 17:15:50

Gouki13 a écrit :

J'ai ce kit depuis 2 mois maintenant, il est monstrueux.
J'ai changé les deux ventilé par des noctua p-12 qui trainaient et franchement a par le sifflement de la pompe en charge c'est vraiment exceptionnel.
Juste un défaut, le rad qui dans mon carbide 400 qui ne passe pas avec la carte mère et ne peut pas etre visser correctement. Obliger de le fixer au serre câble.



En ce moment je suis en train de chercher comment rajouter ma 670 a la boucle car je suis une quiche en water.



Tres bonne initiative de topic.



Edit : review d'extremsystems en anglais avec ajout d'une CG dans la boucle.



http://www.xtremesystems.org/forum [...] art-1-of-2



Merci pour ton retour, quel est le soucis pour l'intégration dans le boitier ? Ca m'intéresse pour la futur intégration dans le 350D...


---------------
FeedBack
Reply

Marsh Posté le 18-05-2013 à 20:19:22

Le soucis c'est qu'avec les rad des cartes mères au dessus du socket, je bloque de 2mm pour l'insérer parfaitement sur les entraxes des vis. Du coup je l'ai décalé et attaché au mesh avec des serts câbles.

Je pense faire une loop avec 670 avant la fin du mois, je ferais un retour dessus


Message édité par Gouki13 le 18-05-2013 à 20:19:50

---------------
http://forum.hardware.fr/hfr/Achat [...] #t16326660
Reply

Marsh Posté le 18-05-2013 à 20:22:26

pour ce qui comprennent l'anglais :

http://www.youtube.com/watch?v=N5mJTGnrNWc

puis on vois du sli/crossfire


---------------
Btf1 : J0orel
Reply

Marsh Posté le 19-05-2013 à 17:24:10

MAJ du topic


---------------
FeedBack
Reply

Marsh Posté le 20-05-2013 à 11:35:30

Maj de l'intro (remplacement de la copie d'un arcticle de comptoir hardware par ma propre intro)
Changement de quelques illustrations que j'ai faites (pour pas avoir de soucis de droit ou autre...)


Message édité par hohyss le 21-05-2013 à 12:08:37

---------------
FeedBack
Reply

Marsh Posté le 20-05-2013 à 12:29:10

:hello:

J'ai besoin de vos avis concernant le futur test :

Je publierai mon propre test dès que je reçois mon boitier

Voici la config de test et le protocole :

Processeur : I7 3770K (overclocké et non overclocké)
Carte mère : Asus Maximus V Gene
Mémoire : 8Go Gskill 1600Mhz
SSD : Intel Postville V2 160Go

Logiciels : OCCT pour burn et Core Temp pour les températures

tests sur 30min d'OCCT, avec les ventilos d'origine à 7V et 12V puis avec des Be Quiet Silent Wings 2 PWM. J'ai également un DBmètre que je placerai à 1m du boitier ouvert et fermé.
Edit : Chek des températures pour chaque test (oc ou non, ventilos d'origine ou non) en idle et en burn.
Edit 2 : Prise de température ambiante et ventilation globale de l'installation en test pour pas avoir de chaleur stagnante.



D'après vous le protocole est correct ou je dois ajouter autre chose ?


Message édité par hohyss le 21-05-2013 à 12:11:38

---------------
FeedBack
Reply

Marsh Posté le 21-05-2013 à 11:40:23

je pense regarder la température en charge et en idle

Reply

Marsh Posté le 21-05-2013 à 12:00:01

Oui c'est évident et je l'ai même pas préciser :jap: j'ajoute ça !


---------------
FeedBack
Reply

Marsh Posté le 21-05-2013 à 12:07:40

Perso j'ajouterai juste une mesure de température ambiante et, hors tests de bruit ou éventuel vidéo, pense à (légèrement) brasser l'air dans la pièce pour éviter que la chaleur stagne dans le coin ou tu fais les tests.


---------------
TESO @Althaz
Reply

Marsh Posté le 21-05-2013 à 12:09:30

Althaz a écrit :

Perso j'ajouterai juste une mesure de température ambiante et, hors tests de bruit ou éventuel vidéo, pense à (légèrement) brasser l'air dans la pièce pour éviter que la chaleur stagne dans le coin ou tu fais les tests.



Je vais ajouter une prise de température ambiante oui ! très bonne idée ! et effectivement je ventilerais la pièce :jap:
edit : par contre pas encore le boitier et je risque de le recevoir pas tout de suite, si je l'ai pas rapidement je ferais mon test du H220 hors boitier.


Message édité par hohyss le 21-05-2013 à 12:11:13

---------------
FeedBack
Reply

Marsh Posté le 21-05-2013 à 18:49:13

pour le teste de bruit je pense que 50cm c'est mieux pour ce qui ont le boitier à coter sur le bureaux , tu auras quoi comme boitier ?


---------------
Btf1 : J0orel
Reply

Marsh Posté le 21-05-2013 à 19:18:44

Oui effectivement en plus ça sera mon cas ;)  le boitier c'est un Corsair Obsidian 350D qui n'est pas encore dispo.. '


---------------
FeedBack
Reply

Marsh Posté le 21-05-2013 à 21:04:47

à ouais d accords le test est pas prêt d'être la lol

Reply

Marsh Posté le 22-05-2013 à 14:33:12

Bah justement je pense le faire hors boitier, je m'y met en fin de semaine promis ;)


---------------
FeedBack
Reply

Marsh Posté le 28-05-2013 à 18:30:35

Alors, ces tests ?

Reply

Marsh Posté le 29-05-2013 à 10:31:36

J'aimerai passer sur ce kit pour le cpu et par la suite enchaîner sur le gpu. Par contre j'attend de recevoir mon phantom820 mais pas moyen de trouver ce h220.

Reply

Marsh Posté le 29-05-2013 à 15:58:21

Pour les tests, j'ai eu quelques soucis perso cette semaine qui m'ont retardé, j'ai vite fait testé et avec l'I7 3770K@4500Mhz + bequiet à fond (quasi inaudible en passant, c'est vriament des ventilos de ouf) Je ne dépasse pas les 70° en burn...hors boitier...
Sinon pour jack68000 le kit est dispo sur Paris chez OpiumPC et sur LDLC le stock est revenu ;)

La pompe fait un léger bruit quand même comparé à mon ancienne pompe...


---------------
FeedBack
Reply

Marsh Posté le 29-05-2013 à 16:35:56

Thx hohyss, ben je suis d’Alsace et Opiumpc ne livre pas a ce que j'ai compris.
Sinon pour LDLC je check depuis plusieurs jours(plusieurs fois par jour) et chez moi c'est marquer rupture.
Du coup j’hésite la à me commander un krakenx60 sur amazon.de

Edit:Je viens de faire quelques recherches le Opiumpc que tu me parlais c bien http://opium-pc.com/kit-complet/38 [...] n-one.html le même mag?


Message édité par jack68000 le 29-05-2013 à 16:41:15
Reply

Marsh Posté le 29-05-2013 à 17:35:13

Oui ils ont une version en ligne maintenant :)
Pour LDLC : j'ai reçu un mail qui m’annonçait la disponibilité du H220, leur stock à du partir à toute vitesse ;)


Message édité par hohyss le 29-05-2013 à 17:36:03

---------------
FeedBack
Reply

Marsh Posté le 29-05-2013 à 18:16:54

La même,mais le temps que j'aille le voir il en avait plus. En deux mots en ai tu satisfait? Le bruit de la pompe et t'il gênant?

Reply

Marsh Posté le 29-05-2013 à 19:00:29

hohyss a écrit :

Pour les tests, j'ai eu quelques soucis perso cette semaine qui m'ont retardé, j'ai vite fait testé et avec l'I7 3770K@4500Mhz + bequiet à fond (quasi inaudible en passant, c'est vriament des ventilos de ouf) Je ne dépasse pas les 70° en burn...hors boitier...
Sinon pour jack68000 le kit est dispo sur Paris chez OpiumPC et sur LDLC le stock est revenu ;)

La pompe fait un léger bruit quand même comparé à mon ancienne pompe...





Si tu trouves que 2 silentwings 2 à fond sont "quasi inaudibles", le léger bruit de la pompe doit picoter les oreilles :/

Reply

Marsh Posté le 29-05-2013 à 19:30:56

franchement je viens de tout rebrancher pour bencher en loose et le bruit général n'est pas gênant du tout, on entend plus les bulles d'air (qui réduit à force de tourner) que la pompe, pour les silentwings 2 ok je les entends...mais j'suis hors boitier et ils seront inaudible une fois régulés ;) n'ayant pas le dBmètre sous la main tout ça est très subjectif mais dès que je le récupère je ferais les mesures.

Là juste maintenant j'suis très satisfait, OCCT en est à 11m24s et les températures sont à 70° max, ventilo et pompe à fond. le processeur à 4500Mhz avec 1.25V.


---------------
FeedBack
Reply

Marsh Posté le 29-05-2013 à 19:36:37

70° ça me parais pas particulièrement frais  [:unicode]

J’atteins pas 60° même avec mon 8320 @4.5Ghz 1.46v en air cooling.


---------------
TESO @Althaz
Reply

Marsh Posté le 29-05-2013 à 19:42:51

Tu peux pas comparer deux procos totalement différents !

Ce qui veux aussi dire que la température donnée par hohyss est de peu d'utilité ^^

Reply

Marsh Posté le 29-05-2013 à 19:46:56

C'est un premier montage à l'arrache, et il fait chaud chez moi...mais je vais refaire mes réglages bios déjà et voir le résultat.

Pour la pompe, je viens de m'amuser à varier la vitesse de rotation et effectivement, en approchant l'oreille, le bourdonnement est bien présent, et je le trouve même plus gênant à faible vitesse qu'en full :/
Il faudrait vraiment que je test ça en pleine nuit quand y'a pas de bruit venant de la rue...

Bon je vais voir si j'ai pas abusé sur les paramètre du bios...
edit : Pour info, le test que je fais c'est OCCT linpack en 64bits et la case "utiliser les cores logiques" cochée tout ça sur 20min.

Du coup résultat avec la pompe à 2000rpm et les ventilos à 1000, je perd 2 degrés ave un max de 72°


Message édité par hohyss le 29-05-2013 à 19:50:40

---------------
FeedBack
Reply

Marsh Posté le 29-05-2013 à 19:54:19




Oui puis je trouve pas mon thermomètre (déménagement) du coup j'ai pas non plus la température ambiante...
Je prendrais le temps une fois tout réuni pour faire des tests sérieux, là c'est juste un point de vue avec les voitures à côté, pas de boitier, les réglages bios à l'arrache, et mon avis complètement subjectif  [:tinostar]  bref pas de quoi en faire une généralité loin de là :)


---------------
FeedBack
Reply

Marsh Posté le 29-05-2013 à 20:24:04

Après quelques petit réglages, je ne dépasse plus les 65° je pense que j'ai mal monté le waterblock car j'ai un delta de 5 à 6° entre le die le plus froid et le plus chaud...


---------------
FeedBack
Reply

Marsh Posté le 29-05-2013 à 21:35:32

C'est du à la répartition des coeurs dans la puce : les coeurs 1 et 4 sont sur les bords alors que le 2 et 3 sont coincés au milieux et sont donc plus chauds.
Le 1er est même plus froid vu qu'il y a la partie graphique (si désactivée) qui dissipe la chaleur.

Reply

Marsh Posté le 29-05-2013 à 23:28:10

J'ai aussi oublié de dire que j'utilise l'igp du processeur n'ayant pour l'instant plus de carte graphique ;)  ceci explique peut-être cela.


---------------
FeedBack
Reply

Marsh Posté le 07-06-2013 à 00:29:38

Salut a tous, je crois que je serais le premier commentaire décu de ce H220 mais j'ai un peu les glandes la, il a été dispo quelques jours sur Amazon alors j'ai sauté dessus, tout fonctionnait parfaitement, mais apres 3 jours la pompe a commencé a faire des siennes (dans HWinfo je la voyais jouer du yoyo entre 0 et 1300 RPM alors que je l'avais fixé manuellement a 1300 pour eviter les bruits ... et aujourd'hui apres quelques minutes de surf => BSOD, quelle ne fut pas ma surprise, la pompe s'est totalement arrétée et refuse de repartir, du coup je me suis tapé une surchauffe ... heureusement je n'avais pas OC ...

Du coup retour chez Amazon dés demain, et remboursement puisque c'est parti comme des petits pains il n'en n'ont plus un en stock ... je vais réinstaller mon vieux Matterhorn, il tenait un peu plus chaud, mais au moins il est fiable ...


---------------
Merci la gueuse, tu es un laideron mais tu es bien bonne !
