Bonjour à tous !

Pour ce projet, vous pourrez m'appeler Jeff.
J'ai 19 ans et suis actuellement en deuxième année de BTS Iris (informatique-programmation).
J'ai 3 passions dont le chant, le modélisme RC, ... et l'informatique !

J'adore l'informatique parce que c'est un monde très vaste et que l'on à toujours des choses à explorer.
Je suis bien plus branché Hardware que Software. Je suis d'assez près les sorties des nouveaux composants.

Cette idée de projet ne m'est pas venu de suite.
Il y'a encore 2 mois, bien-sûr j'avais déjà la passion de l'informatique et du Hardware mais de là à monter un projet, certainement pas.
C'est en étant sur le forum Hardware.fr (et d'autres tout aussi bien d'ailleurs) notamment dans les sections watercooling et modding que je m'y suis de plus en plus intérressé. J'ai alors posé de nombreuses questions et obtenu de nombreuses réponses (merci à tous !) puis me suis mis en tête l'idée de monter mon propre circuit watercooling dans mon propre mod.

Vous l'aurez compris, il s'agit là de mon premier projet de modding. J'ai donc encore beaucoup à apprendre et c'est pourquoi je continuerai de poser pas mal de questions non pas concernant l'esthétique même de mon mod parce que je sais très bien ce que je veux faire mais plus pour le "Comment ?".
De nombreuses idées (des plus réalisables au plus folles) trottent dans ma tête comme vous allez pouvoir le constater





"Hornet" signifie "Frelon" en Anglais. C'est des couleurs de cet insecte que s'inspira mon mod. Le thème se basera donc ici sur du noir/jaune.
Peut-être un peu classique comme nom mais j'aime donc c'est l'essentiel.





Voici donc ma configuration actuelle qui évoluera sans doute encore un peu.

-Boitier: Phanteks Enthoo Primo, Un boitier immense sorti récemment. Il à été spécialement étudier pour de grosses configuration watercooling (vous le voyez venir ?). Sa qualité de finition est tout aussi remarquable puisqu'il s'agit là d'un boitier quasiment full aluminium (brossé). La porte latérale est vitré bien évidement. Toutes les entrées d'air sont filtrées !



-Carte mère: MSI Mpower Max, Une carte mère au format ATX. Je me suis basé sur cet élément pour choisir les couleurs de mon thème puisque la carte dispose d'un PCB et de condensateurs noirs avec le design de ses radiateurs (VRM et Phases d'alimentation (20) en jaune/noir). Elle est juste parfaite pour l'overclocking.



-Processeur: Intel I7 4770K, Un processeur Haswell très puissant largement suffisant pour mon utilisation, il fait ce qu'il à a faire sans broncher. Il consomme bien moins que mon ancien FX-8150 (TDP à 215W environ contre ~260W)



-Carte graphique: Nvidia GTX680 2Go Gainward, Une carte graphique qui me permet de tourner en Full HD avec les jeux au max sans aucun lag.



-Ram: Corsair 16Go DDR3 cadencée à 1600Mhz, 16Go me suffit pour l'instant. Je verrai si je me remet dans le montage C4D.



-Alimentation: LDLC 750W 80+Bronze, Une alimentation format ATX relativement stable grâce à sa certification et délivrant assez de puissance pour ma configuration actuelle.

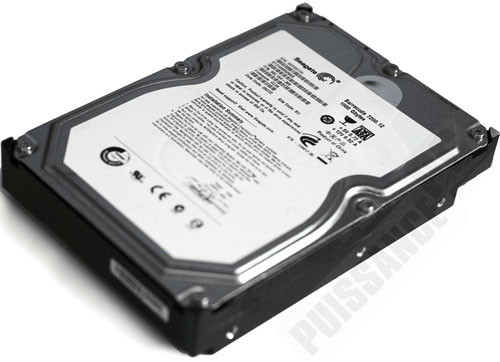

-Disque dur: 1To.



-Ecran: Asus VG278HE, Un écran superbe ! 27" Full HD, 144HZ, Dalle TN, que demander de mieux, c'est écran est idéal pour le jeu et même si ce n'est pas du IPS, ses angles de visions restent très corrects pour les films ou autres. Le 144Hz est loin d'être un chiffre marketing, je peux vous dire qu'on les sent directement et ce même sur le bureau de l'OS.



-OS: Microsoft seven 64bits version intégrale.







Je diviserai celui-ci en trois parties:

-Projet de modding
-Projet de config
-Projet de watercooling

*Projet de modding:

-Faire un lecteur CD jaune/noir avec vitre en plexiglass mat et opale (pas transparent) sur le dessus afin de deviner la forme ronde du CD au travers. Des leds jaunes de 3mm seront placées dans le boitier du lecteur pour diffuser au travers la plaque de plexi.

-Découper un motif sur le côté du boitier pour l'illuminé au travers du plexiglass.

-Repeindre les slots PCI en jaune.

-Réaliser un cache personnalisé pour les connecteurs de la carte mère.

-Modder des composants pour les faire coller au thème.

-Remplacer la visserie noir du boitier par une visserie jaune.

-Gainage de tous les câbles en jaune/noir.

-Faire un système d'allumage du PC par lecture d'une carte ou par saisie d'un code sur un clavier physique qui serai intégré au boitier.

-Pour l'éclairage je verrai après avoir installé le watercooling.


*Projet de config:

-Remplacer RAM par 16Go de ram G-Skill cadencé à 2933Mhz (la fréquence est plus importante que les timing (dont CL) pour les processeurs Haswell)

-Remplacer l'alimentation par une plus puissante car un SLI est peut-être en vue et une plus stable (80+Gold minimum) car j'espère pouvoir atteindre les 5Ghz (plus un défi qu'un objectif je dirai).

-Remplacer lecteur/graveur CD/DVD par lecteur/graveur CD/DVD/Bluray.


*Projet de watercooling:

-2 radiateurs de 480 dont un Nexxos XT45 (45mm d'épaisseur) pour le top (haut) du boitier et un Nexoos Monsta (80mm d'épaisseur) pour le bas. Le tout monté en push/pull avec des Corsair SP120 (16 en tout) qui seront régulés par un rhéobus (Lamptron FC9 surement). Les rads seront tous les deux en aspiration et tous les ventilos du boitier en extraction.

-1 Pompe Swiftech MCP655 avec un Top acétal.

-1 réservoir XSPC Photon 270 (support alu contrairement aux autres).

-1 waterblock CPU XSPC Raystorm pour son design (tous les Waterblock se valent à quelques degrés près).

-1 waterblock GPU XSPC pour son design aussi.

-Tuyau Tygon transparent en 13/19mm.

-Liquide: Eau distillée Mahyems + Colorant à part jaune de Mahyems pour le doser comme je le souhaite.




-Je souhaite bien évidemment prendre mon temps, je ne suis pas pressé.

-Vous pouvez aussi suivre l'évolution de mon mod sur la page Facebook qui lui est dédiée à cette adresse et n'hésitez pas à la partager car le modding et l'informatique en général reste une passion qui se partage    :
https://www.facebook.com/CrazyMod.Hornet




Pour bien commencer ce Workblog, je pense qu'un petit récapitulatif des commandes passées s'impose.

-Commande #1 (Docmicro) -> Expédiée

1 Pompe MCP655
1 Réservoir XSPC Photon 270
1 Radiateur Nexxos Monsta 480
1 Radiateur Alphacool XT45
2 Tuyau Tygon transparent (1m) 13/19mm
1 Eau distillée UltraPure H2O (1L) Mahyems
1 Colorant Jaune 10ml Mahyems
1 Waterblock XSPC Raystorm pour socket 1150
1 Waterblock XSPC VGA Razor Gtx680
1 Plaque arrière dissipateur GTX680
12 Embouts droits TFC F1 Racing pour 13/19mm


-Commande #2 (Docmicro) -> Reçu

1 Anti-algues Biocide Extreme
1 Anti-corrosion


-Commande #3 (Docmicro) -> Expédiée

1 Top acétal EK pour pompe MCP655


-Commande #4 (XSPC) -> Reçu

4 jupes XSPC pour radiateurs 480


-Commande #5 (Amazon) -> Expédiée

8 Ventilateurs Corsair SP120 Edition performance (pack double)


-Commande #6 (AllCity) -> Reçu

2 Bombes peinture Montana Noir mat
2 Bombes peinture Montana Jaune (ref: light yellow)



Voici donc en image les deux commandes reçu aujourd'hui









Que c'est joli



Pas besoin de changer d'alimentation, une GeForce GTX 680 pompe moins de 200W en charge donc t'as de la marge avec ton bloc, excellent au passage.

EDIT : Idem pour ta RAM. Un kit dual channel 2x8Go @2933Mhz c'est grosso merdo 700 boules.

C'est juste qu'un SLI viendra peut être dans un futur pas proche se greffé. Mais même 400W je ne sais pas si + de 750W se justifie. Pour l'instant je vais rester avec cette alimentation qui c'est vrai n'est vraiment pas si mal que ça pour un prix honorable.

parce qu'il y a des Montana !

Je drap !

On est presque pareil en fait
J'ai 18 ans et je suis en première année de BTS SIO ( " Concurrent " du BTS IRIS ).
Je suis passionné d'informatique aussi et j'ai toujours voulu voir comment pouvais rendre un mod comme ça surtout que j'ai moi aussi une Mpower mais en Z77 !

Bonne chance pour la suite et Keep Going !

Je drap !
Juste pour faire chier un "concurrent" du BTS SIO

Enfait, je suis attentivement les mods  car je compte m'en faire un dès juillet après obtention de mon BTS



pas de ssd dans la config?

Content de voir qu'il y'a pas mal d'envouement !
Merci à tous

Concernant le SSD, j'ai oublié d'en parler ^^ il viendra, mes prochains achats config sont:

-Lecteur/graveur DVD, CD, Bluray (celui que j'ai ne fait pas bluray) et je l'attend donc pouvoir le modder.

-SSD 256Gb 840 Pro de samsung (un 512Gb me serait inutile) pour l'OS, les IDE de programmation et conception, Audacity, et quelques jeux.
(Je n'en ai jamais eu, j'espère être comblé)

Si tu n'a jamais eu tu ne peut être que comblé



Hâte de voir la suite ....

drap et le fx 8150 est moins puissant  que un i7

Alors je le serai

@neolord, Oui, c'est indéniable, le I7 4770K est plus rapide que le FX 8150, je l'ai perçu surtout au niveau des jeux mais aussi lors des chargements tel que les vidéo sur internet sans avoir changer ma connexion pour autant.
Tout est plus réactif. Le FX 8150 est top pour ceux qui veulent faire du montage CAO/DAO mais pour le jeu comparé à un I7 4770K...

EDIT: Commande #5 (Amazon) Expédiée

Commande #4 (XSPC) Reçu

4 jupes XSPC pour radiateurs 480.
Les vibrations, donc les bruits seront un peu atténués.




Le garde à enfin pris son poste...


Je drap super projet

Merci

La grosse commande (commande #1) arrive demain.
Quant aux ventilateurs, ils sont prévu pour lundi ce qui sera de même pour le Top je pense.


Petite suggestion: est ce que tu pourrai redimensionner tes photos en 800x600 ou moins? Ce serait plus "lisible".


Résolu

Et un petit drap en plus....

Drap
Beau projet avec du beau matos et beau boitier héhé

Bon, les facteurs et transporteurs ayant la flemme de conduire jusqu'au bout du chemin, ben j'ai eu un bel avis de passage mais bien-sûr tant midi et un samedi...Lundi bossant jusqu'à 17h et Laposte fermant à 17h30...
Je l'aurai donc mardi ainsi que le top et les ventilateurs puisqu'ils laisseront aussi avis de passage à mon avis. Je montrai tout ça le week end prochain

@jahplus, Merci, un boitier comme on l'aime

Ah la poste et ses avis de passage

J ai pas vu dans ton premier post mais tes ventilos tu vas pas les repeindre jaune et noir ?

Et oui...

Oui, enfin les SP120 ont déjà le bloc et les ventilos noirs d'origine (sauf les anti vibrations qui sont gris mais bon je pense pas repeindre ça).
C'est l'anneau qui est bleu sur cette photo que je repeindrai en jaune (pas bien compliqué à priori)


Ouaip je les connais ces ventillos je compte y passer dans quelques mois

L anneau noir et les pales jaune ça aurait pu le faire aussi

Pourquoi pas, je verrai une fois en main je me rendrai mieux compte des couleurs, là je ne peux que penser mais j'attend de voir avec le watercooling parce que je sais pas si y'aura trop de noir, trop de jaune, pas assez,... Wait and see

Je vais essayer d'apporter une petite touche sur tous les composants de toute façon: backplate, ssd, ... sans influer sur leur performance et leur température bien sûr, juste l'esthétique.

Si quelqu'un parmi vous s'est récemment rendu dans la boutique LDLC de Lyon, au milieu de la boutique il y'a 2 PC watercooling exposés (moyen tour), ils sont magnifiques surtout l'un d'eux qui m'a donné pas mal d'idées.

Concernant l'éclairage, comme je l'ai dis ne compte pas m'y lancer avant de tout avoir mais je ne sais pas quoi prendre malgré que je sache ce que je veux. Je voudrai éclairer l'intérieur du boitier mais surtout pas en faire une lampe au contraire, je voudrai un éclairage discret pas forcément vif et qui dénature les couleurs au minimum, j'aimerai par exemple pouvoir distinguer le jaune du noir notamment même si je sais que de nuit, les couleurs ne ressortiront forcément pas naturellement.
Ne voulant pas mettre de composants UV, je ne cherche pas de Led UV mais classique (en bande ce sera le mieux et en 60 leds max si possible pour pouvoir la brancher sur le Hub du Enthoo primo qui supporte 60 Leds max sinon tant pis, molex ou Sata). J'entend souvent parler de lumière noir,... j'y connais pas grand chose encore dans cela c'est pour ça que je vous demande.
Merci d'avance

Si tu veux mettre en avant les couleurs que tu vas choisir notamment le jaune je dirais des led blanches car si tu mets une autre couleur automatiquement ça changera le rendu et si tu mets des leds jaune je pense que ça fera trop jaune enfin c'est que mon avis y a des moddeur ici qui s'y connaissent mieux que moi

Oui je pensais partir sur du blanc, tu confirmes donc.
Je suis tombé sur cette bande qui à l'air pas mal parce qu'elle est toute noir quand elle n'est pas éclairée ce qui irait bien dans le mod. Elle existe en 120cm pour 60Led aussi donc à voir.
http://www.amazon.fr/Bande-Black-P [...] nche+60led

Petit récapitulatif de mes très prochaines commandes:

-Lecteur/Graveur CD/DVD/Bluray
-SSD Samsung 840 Pro 256Go
-Aimants néodymes et bande magnétique car comme vous pouvez le lire dans le topic dédié au boitier Enthoo Primo, il à un problème au niveau des fixations du cache sur la façade avant.
-Bande LED
-Plaque Plexiglass pour modder le lecteur/graveur.

Pas pressé mais j'ai quand même hâte de mettre la main "à la pâte"

Et pour les purs moddeur, comment faire un mod sans parler de la fameuse Dremel ?     Vous inquiétez pas, ça viendra surement mais on commence doucement

tien sa peut t'aide http://www.ebay.fr/itm/Waterproof- [...] 1c3501e3c4

Je pense que ça serait le mieux pour ton mod les led blanche , elle à l'air nickel cette bande
De mon coté à suivre et voir ce que tu veux faire je commence à regarder pour modder un peu aussi mon enthoo donc après la commande des pieds de mon réservoir plus mon réhobus ça sera de la gaine rouge et noir pour rester dans les couleur que j ai déjà et une bombe de peinture montana rouge pour les pales de mes ventillos dans la tour ensuite je pense recouvrir la plaque visible par la petite fenêtre de fibre de carbone rouge si ça se trouve avec un logo Rog

Ça y est le modding me reprend ma femme va me tuer mdr

Merci beaucoup
C'est vrai que niveau prix c'est bien mieux puis 5m... Le RGB ne servira à rien pour moi.
Question sur ces RBG d'ailleurs. Quand on coupe la bande, après on peut paramétrer chacune des bandes d'une couleur différente ou ça paramétrera toujours les deux de la même couleur ?

@Jahplus, je partirai sans doute dessus

Des pieds pour ton reservoir ? C'est lequel ?
En réhobus tu comptes prendre quoi ?
Avant même de voir le "logo rog", je savais que ça sentait le rog, mais ça rendra bien dans ce superbe boitier.

Sauf si elle aime le rouge ... mais un "bon courage à toi" ne te fera pas de mal

je sais pas mais je compte biento les commande

Mon réservoir c'est un phobya 150 et comme (presque)tous les autres réservoir ils sont livré avec des pieds clips plastique bas de gamme qui pète en un rien de temps du coup je vais prendre des pieds qui font tout le tour du réservoir et non pas à clipser
http://www.docmicro.com/pieces/Pie [...] 10873.html

Sinon le réhobus la je suis sur un zmfc1 qui ne supporte que 7W par canal , avant à ça ne me gênait pas étend donné que j avais un contrôle de ventillos supplémentairement sur mon Phantom donc la je vais prendre un Lamptron fan-atic 5 canaux 60W par canal soit mon push pull du 360 sur 1 canal ça envoie  http://www.docmicro.com/pieces/Swi [...] _8592.html

Elle aime le rouge oui mais tout additionné ça fais encore plus de 100 roro (avec le sticker carbone rouge plus la gaine tressée ) dans le pc ça elle aime moins

Ah ça le plastique et les constructeurs...ils en mettent la ou il en fzut surtout pas ^^ j'ai bien fait de prendre en considération ce détail en prenant le photon de xspc
Je n'avais pas vu ce rheobus, 60W par canal mais ils permet pas de reguler précisément (c'est 0,7, ou 12V) contrairement au FC9 au pire avec mon petit bac électronique je peux le modifier un peu ^^

Neolord, je serai ravi d'avoir un retour sur ces leds si tu peux Merci d'avance

Oui le photon je n avais pas vu quand j ai pris mon réservoir bien que je ne sais pas si il était sorti à l époque , bon choix

Oui mais ça ne me gêne pas car avec mon réhobus les ventillos à moitié de la plage autorisé donc à peut prêt 7v je ne les entendais pas sur le phantom et quand j augmente les ventillos c'est pour jouer donc casque sur la tête ça me gêne pas le 12v

Le fc9 j'ai du mal avec le look et seulement 4 canaux même si je vais coupler plusieurs ventillos sur 1 canal , 5 canaux me permettrons de pouvoir travailler le flux par "zone"

Tu l'a depuis longtemps ton wc ?
Tu as des 120mm ?

Le FC9 je pensais faire 1 rad (8 ventilos) sur un canal, l'autre rad (8) sur un deuxème canal, les ventilos boitier sur le troisieme canal et la pompe sur le dernier canal

J ai commencé avec un H50 que j avais moddé et ajouté un 120 plus waterclock sur chipset c’était sur une config 775 avec un Q6600 et suis passé sur un vrai watercooling en ajoutant ma HD 5870 et maintenant je suis passé à mon I5 2500k et ma gtx 670 oc donc depuis 2010 dans le water si je me trompe pas

Non pas de 120 , 1 360 slim et 1 240 épais

Tu sera à 17.28W par canal pour les 8 corsair t auras de la marge

Ah oui ça commence à faire

Ta config est pas mal

18w par canal pour 8 ventilateurs sp120 high performance pas plus t'es sur même en 12V ?

Elle date de début 2012 ça tient encore la route ça va tous les jeux au max en full hd
Ce sont les donnés sur le site corsair en tout cas
0.18A x 12v = 2.16W x 8 = 17.28 W

En comparaison mes coolermaster mange 4.44W par ventilos (avec led ) pour une pression statique de 3.90 mmH2O

Effectivement je viens de faire le fameux P=U*I et je tombe sur 17,28W donc je prendrai un rhéobus 4 canaux minimum avec 30W min pour être large mais ducoup j'en prendrai un avec écran pour avoir des infos, je chercherai ça demain.

Je sens que le retour de la poste Mardi va être très lourd ^^

Moi je voulais celui ci au debut mais pas le budget apres les 250 euros du boitier et ce qu il me reste à commander ^^

http://www.docmicro.com/pieces/Pho [...] 11252.html
