Bonjour,

J'ai reçu dernièrement une Gainward 780 Ti Phantom que j'ai commencé à démonter pour y adapter mon Corsair H50.

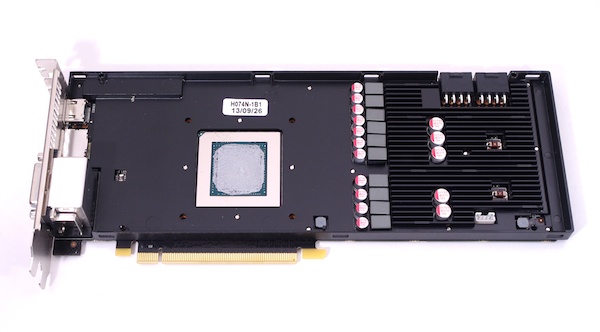

La voici une fois débarrassée de son ventirad:



J'ai un souci, la surface du die est légèrement plus basse que la surface du baseplate/rad noir de la carte. Du coup mon H50, qui a une très large surface de contact, bute contre la plaque noir, et ne touche pas le GPU

Alors pour faire un essai provisoire, j'ai trouvé chez moi une réglette en aluminium de 2mm d'épaisseur que j'ai découpé plus ou moins aux dimensions du die.

Ce qui nous donne dans l'ordre:

Die GPU < Pâte thermique(MX-4) < Plaque Alu < Pâte thermique(MX-4) < Corsair Hydro H50, le tout tenu par une sorte de copie du Kraken G10 trouvé sur eBay:


Ça fonctionne, même si je pense que rien n'est optimal, plaque trop épaisse qui ne recouvre pas tout le die, et du cuivre serait plus efficace.
Sans compter la MEGA galère pour installer le tout.

En effet, même si la pâte thermique a tendance à stabiliser la plaque grâce à sa viscosité, lors du montage et du serrage ca bouge dans tous les sens, très difficile de garder tous les éléments bien alignés.



Alors un ami va me découper aux bonnes dimensions une plaque de cuivre de 1mm épaississeur, et j'aimerais savoir si il existe un pad thermique adhésif efficace, qui me faciliterait grandement le montage.
J'ai souvent lu que même les meilleurs pad n'égalaient pas de la bonne pâte thermique.


Questions:

1°) Y a t il aujourd'hui un pad fin thermique et adhésif (double-face) efficace ?
2°) Si oui, est-ce-qu'un pad thermique épais, genre 2 ou 3 mm, serait suffisamment efficace pour se passer d'une cale en cuivre ?
3°) La pâte étant de la MX-4, conduit-elle l'électricité ? (que j'évite la catastrophe   )

Merci

Help SVP

Les plus fins pads adhésifs que j'ai pu trouver font 0.5mm d'épaisseur, à mon avis c'est déjà beaucoup. La conductivité thermique des gros pads est pourrave, surtout par rapport à une cale en cuivre.

A mon avis, avec une solution pareille tu ruines l'intérêt de passer ta carte en watercooling.

Au pire il y a de l'Arctic Silver adhésive si tu veux coller ton pad en cuivre sur ton waterblock pour simplifier le montage. Assure toi d'ailleurs que l'état du surface de ton pad en cuivre soit bon.

Sinon la MX4 est une très bonne pâte et n'est pas conductrice.

salut, alors ouai les cartes custom sans pcb de ref c'est tres difficile a adapter même pour les wateblocks, si tu prend de la pate thermique épaisse de toute manière elle va fondre et la surface d'appui sera réduite, ensuite de la pate thermique qui conduit l'électricité je connais pas perso, donc je t'avoue qu’adapter ton h50 c'est un peu difficile avec la plaque, mais apres sans la laques pas de refroidissement des puces. Ta pas tenté un kraken de chez nzxt voir si c'est compatible avec ta carte ?

Je n'ai jamais utilisé la Arctic adhésive, que vaut elle ? En tant que colle (retirable dans le futur) et pâte thermique ?

Quelques images pour que vous compreniez mieux mon installation:

Le support Pulse:


La carte nue, dont les 4 trous de fixation respectent l'entraxe des cartes de reference:


Le ventirad de la Phantom:




J'ai pu réutiliser "la croix" de fixation d'origine:


Début de l'installation:


La fameuse plaque d'alu bien moche bien irreguliere et pas du tout poncée   :


Fixation et installation:

Faudrait que tu ventile les composants de ta CG quand même, non ?

Sinon, ça donne quoi tes tempés avec la plaque de métal ? J'imagine que c'est pas tip top, car tu as pas mal de couches entre le LDR et le die ...

Ah oui, assez moche ta cale en alu

Je serais moi aussi curieux de connaître tes températures...

Bonne question pour la Silver adhésive, mais ce sera forcément bien mieux qu'un gros pad dégueu, surtout si tu ne met que la fine couche qui est nécessaire.

Edit: et +1 pour un ventilo devant le rad de l'étage d'alim.

Cale faite avec les moyens du bord pour test.

Cependant même avec une cale bien dégueulasse, les températures étaient nettement inférieures par rapport au ventirad Gainward et c'est l'essentiel.

D'origine la carte peut dépasser les 80 °C et avec mon montage elle restait en dessous des 60 °C.

J'aurais bientôt ma cale en full cuivre de 1 mm bien polie pour de nouveau essai, et je pense que je vais me prendre de la colle Arctic Cooling pour me faciliter le montage.

Je vous dirais ce qu'il en est.

Awé, pas mal

Bon bah, on attend la suite

La colle thermique je crois que je vais laisser tomber, car plus je fouille sur le net, plus les avis se rejoignent: colle très efficace mais question performance c'est très loin de l'efficacité des meilleures pâtes.

Sinon:


Pour la glue thermique, c'est très bien pour les RAM, VRM quand on a pas de vis, tout ce qui est petite surface, mais sur un GPU oublie à tout jamais, tu vas l'arracher au démontage.



La glue j'y pensais pour coller la plaque cuivre sur mon H50   Jamais de la vie sur mon CPU, quoi que, ca peut être un bon moyen d'arracher l'IHS

La plaque que tu me montre en photo, c'est ce que je vais avoir plus ou moins, la mienne ne sera surement pas biseautée dans les angles.  C'est quelqu'un de ce forum qui vend cette pièce ?

Non non, c'est un spacer cuivre EK, il en existe différents mais ça revient au même, un morceau de cuivre bien plat.
